نویسنده : مهرداد توکلی
چگونه ظرفیت مناسب مخزن استیل را انتخاب کنیم؟
محاسبه ظرفیت مخزن استیل
۱۴۰۵/۶/۳- چرا انتخاب ظرفیت مناسب مخزن استیل اهمیت دارد؟
- ظرفیت اسمی و ظرفیت قابل استفاده مخزن چه تفاوتی دارند؟
- چگونه ظرفیت مورد نیاز مخزن استیل را محاسبه کنیم؟
- حاشیه اطمینان ظرفیت مخزن چقدر باشد؟
- 7 عامل مهم در انتخاب ظرفیت مخزن استیل
- حجم مخزن استوانهای چگونه محاسبه میشود؟
- آیا همیشه مخزن بزرگتر بهتر است؟
- یک مخزن بزرگ بهتر است یا چند مخزن کوچکتر؟
- ظرفیت مخزن تنها معیار انتخاب نیست
- اشتباهات رایج هنگام انتخاب ظرفیت مخزن استیل
- قبل از سفارش مخزن استیل چه اطلاعاتی آماده کنیم؟
- جمعبندی؛ چه ظرفیتی برای مخزن استیل مناسب است؟
فهرست محتوا

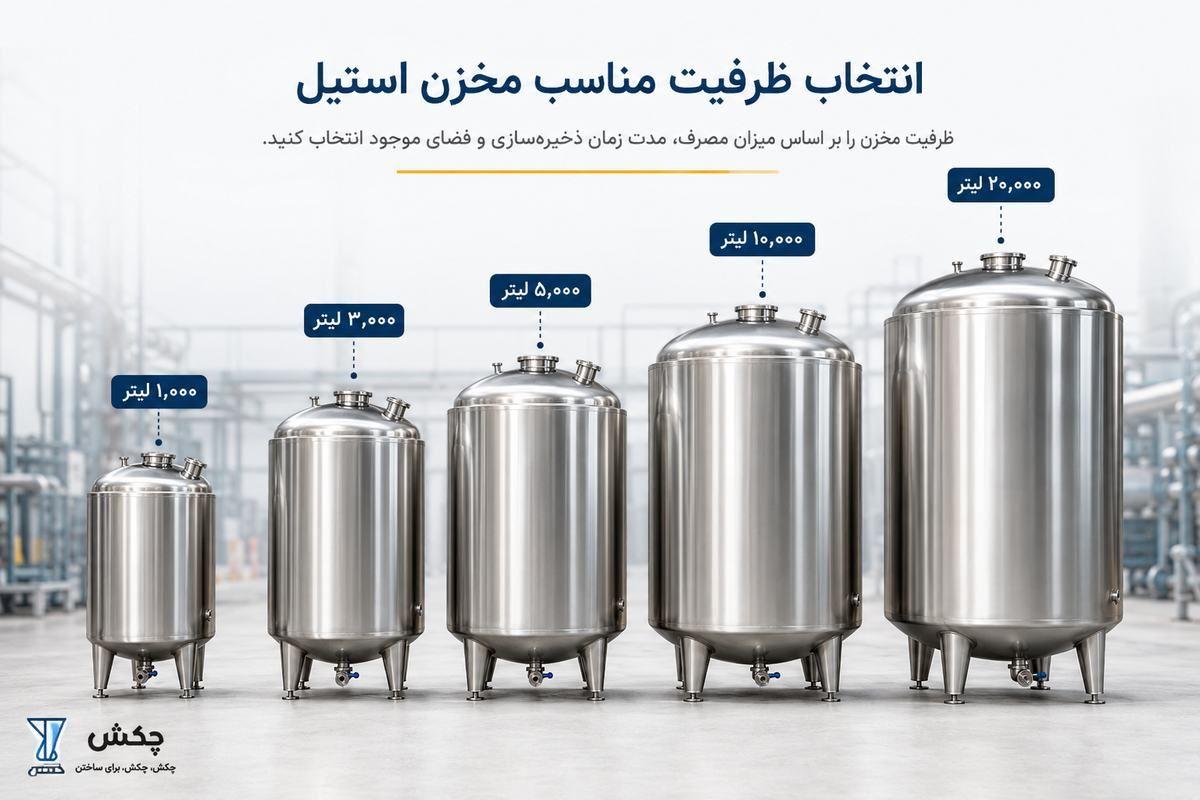

چگونه ظرفیت مناسب مخزن استیل را انتخاب کنیم؟
انتخاب ظرفیت مناسب مخزن استیل فقط به این معنی نیست که بدانیم روزانه چه مقدار مایع قرار است داخل مخزن ذخیره شود. در بسیاری از پروژههای صنعتی، غذایی، دارویی و حتی تأسیسات ساختمان، انتخاب اشتباه حجم مخزن میتواند باعث افزایش هزینه خرید، اشغال فضای اضافی، توقف خط تولید یا کمبود ظرفیت ذخیرهسازی شود
به همین دلیل، قبل از سفارش یا خرید مخزن استیل باید میزان مصرف، نوع سیال، فضای نصب، نحوه پر و تخلیه شدن مخزن و حتی برنامه توسعه مجموعه در آینده بررسی شود
در این راهنما توضیح میدهیم که چگونه ظرفیت مورد نیاز مخزن استیل را محاسبه کنیم و هنگام انتخاب حجم مخزن به چه نکاتی توجه داشته باشیم
چرا انتخاب ظرفیت مناسب مخزن استیل اهمیت دارد؟
اولین تصور این است که هرچه مخزن بزرگتر باشد، انتخاب مطمئنتری خواهیم داشت. اما در عمل همیشه اینطور نیست
مخزن بزرگتر معمولاً به معنای مصرف بیشتر ورق استیل، افزایش هزینه ساخت، وزن بیشتر سازه، فضای نصب بزرگتر و در برخی کاربردها افزایش حجم مادهای است که برای مدت طولانی در مخزن باقی میماند
از طرف دیگر، انتخاب مخزن کوچکتر از نیاز واقعی مجموعه نیز میتواند مشکلساز باشد
برای مثال، فرض کنید یک واحد تولیدی روزانه حدود ۳۰۰۰ لیتر از یک سیال مصرف میکند و تأمین آن هر دو روز یکبار انجام میشود. استفاده از مخزن ۳۰۰۰ لیتری در چنین شرایطی حاشیه اطمینان مناسبی ایجاد نمیکند و هر تأخیر در تأمین میتواند فعالیت مجموعه را مختل کند
بنابراین ظرفیت مناسب مخزن استیل باید براساس شرایط واقعی بهرهبرداری انتخاب شود، نه صرفاً یک عدد تقریبی
ظرفیت اسمی و ظرفیت قابل استفاده مخزن چه تفاوتی دارند؟
یکی از نکاتی که هنگام انتخاب مخزن باید به آن توجه کرد، تفاوت میان ظرفیت اسمی و حجم قابل استفاده است
فرض کنید ظرفیت هندسی یک مخزن ۵۰۰۰ لیتر باشد. در بسیاری از کاربردها قرار نیست مخزن تا بالاترین نقطه کاملاً پر شود
وجود فضای خالی در قسمت بالای مخزن میتواند برای مواردی مانند انبساط سیال، تشکیل کف، گردش مواد، تجهیزات داخلی و جلوگیری از سرریز ضروری باشد
به همین دلیل معمولاً باید مقداری حاشیه اطمینان برای ظرفیت مخزن در نظر گرفته شود. برای مثال، اگر مجموعه واقعاً به حدود ۴۵۰۰ لیتر فضای ذخیرهسازی نیاز داشته باشد، انتخاب مخزنی که ظرفیت کل آن دقیقاً ۴۵۰۰ لیتر است ممکن است مناسب نباشد
چگونه ظرفیت مورد نیاز مخزن استیل را محاسبه کنیم؟
برای یک برآورد اولیه میتوان از رابطه ساده زیر استفاده کرد
ظرفیت مورد نیاز = میزان مصرف × مدت زمان مورد نیاز برای ذخیرهسازی + حاشیه اطمینان
البته این فرمول تنها نقطه شروع است و در پروژههای صنعتی باید شرایط فرآیند نیز بررسی شود
مثال اول: انتخاب مخزن براساس مصرف روزانه
فرض کنیم یک مجموعه روزانه حدود ۱۲۰۰ لیتر آب یا سیال مورد نیاز خود را مصرف میکند و میخواهد حداقل سه روز ذخیره داشته باشد
حجم اولیه مورد نیاز: ۱۲۰۰ × ۳ = ۳۶۰۰ لیتر
اگر حدود ۱۵ درصد نیز بهعنوان حاشیه اطمینان در نظر بگیریم: ۳۶۰۰ × ۱٫۱۵ = ۴۱۴۰ لیتر
در چنین شرایطی بررسی یک مخزن استاندارد در محدوده ۴۵۰۰ تا ۵۰۰۰ لیتر میتواند منطقیتر از انتخاب یک مخزن دقیقاً ۳۶۰۰ لیتری باشد. این اعداد نمونه هستند و ظرفیت نهایی باید با توجه به شرایط پروژه مشخص شود
حاشیه اطمینان ظرفیت مخزن چقدر باشد؟
یک عدد ثابت برای تمام پروژهها وجود ندارد. در برخی کاربردهای ساده ممکن است حدود ۱۰ تا ۲۰ درصد فضای اضافه کافی باشد، اما در یک خط تولید شرایط متفاوت است
برای تعیین حاشیه مناسب باید عواملی مانند نوسان مصرف، احتمال تأخیر در تأمین مواد، کف کردن سیال، انبساط حرارتی، میزان باقیمانده قابل تخلیه و تغییرات احتمالی تولید بررسی شوند
بنابراین بهتر است ابتدا حجم عملیاتی مورد نیاز محاسبه و سپس ظرفیت اسمی مناسب انتخاب شود
7 عامل مهم در انتخاب ظرفیت مخزن استیل
میزان مصرف واقعی
مهمترین اطلاعات، میزان مصرف واقعی مجموعه است. اگر مخزن برای ذخیره آب، مواد غذایی، مواد اولیه یا سیالات صنعتی استفاده میشود، بهتر است مصرف روزانه یا هر شیفت براساس دادههای واقعی محاسبه شود. در واحدهایی که مصرف ثابت نیست، استفاده از متوسط مصرف بهتنهایی میتواند گمراهکننده باشد. بهتر است روزها یا شیفتهایی که بیشترین مصرف دارند نیز بررسی شوند
فاصله زمانی بین دو بار تأمین
فرض کنید مصرف روزانه یک کارخانه ۲۰۰۰ لیتر است. اگر ماده مورد نظر هر روز تأمین شود، شرایط با زمانی که تانکر تأمینکننده هر چهار روز یکبار به کارخانه مراجعه میکند کاملاً متفاوت خواهد بود. در حالت دوم فقط برای چهار روز مصرف، حدود ۸۰۰۰ لیتر ظرفیت عملیاتی لازم است و هنوز حاشیه اطمینان نیز به آن اضافه نشده است.
نوع مادهای که داخل مخزن نگهداری میشود
انتخاب ظرفیت را نمیتوان کاملاً مستقل از نوع سیال انجام داد. آب، شیر، روغن، شربت، مواد شیمیایی و سیالات صنعتی رفتار یکسانی ندارند. برای مثال بعضی مواد هنگام همزدن کف ایجاد میکنند، بعضی مواد تحت تأثیر دما منبسط میشوند و بعضی فرآیندها به فضای خالی مشخصی در قسمت بالای مخزن نیاز دارند
فضای موجود برای نصب
گاهی محاسبات نشان میدهد که مثلاً مخزن ۱۰ هزار لیتری مورد نیاز است؛ اما محل نصب امکان قرار دادن مخزن با ابعاد مورد نظر را ندارد. در این شرایط باید قطر، ارتفاع، مسیر ورود مخزن، عرض درها، ارتفاع سقف و فضای لازم برای نصب و تعمیرات بررسی شود. ممکن است بهجای یک مخزن بزرگ، استفاده از دو مخزن با ظرفیت کمتر گزینه عملیاتی مناسبتری باشد
وزن مخزن در حالت پر
تنها وزن خود مخزن مهم نیست. برای مثال ۱۰ هزار لیتر آب تقریباً ۱۰ تن جرم دارد و وزن خود مخزن و تجهیزات متصل نیز به آن اضافه میشود. بنابراین در مخازن بزرگ، تحمل کف، فونداسیون و سازه محل نصب اهمیت زیادی پیدا میکند. برای سیالاتی که چگالی آنها بیشتر از آب است، این موضوع حتی مهمتر خواهد بود
ظرفیت تولید فعلی و آینده
یکی از اشتباهات متداول، انتخاب مخزن فقط براساس نیاز امروز است. فرض کنید یک خط تولید در حال حاضر روزانه ۳۰۰۰ لیتر ماده اولیه مصرف میکند، اما قرار است طی یک سال آینده ظرفیت تولید آن ۳۰ درصد افزایش پیدا کند. اگر محدودیت فنی یا اقتصادی وجود نداشته باشد، بررسی توسعه آینده در زمان طراحی مخزن میتواند از تعویض زودهنگام تجهیزات یا خرید مخزن جدید جلوگیری کند
نحوه تخلیه و پر شدن مخزن
مخزن چگونه پر میشود و سیال چگونه از آن خارج میشود؟ آیا ورود و خروج همزمان اتفاق میافتد؟ آیا مخزن در پایان هر شیفت کاملاً تخلیه میشود؟ آیا همیشه مقداری ماده در کف مخزن باقی میماند؟ پاسخ این سؤالات روی ظرفیت واقعی مورد نیاز تأثیر دارد.

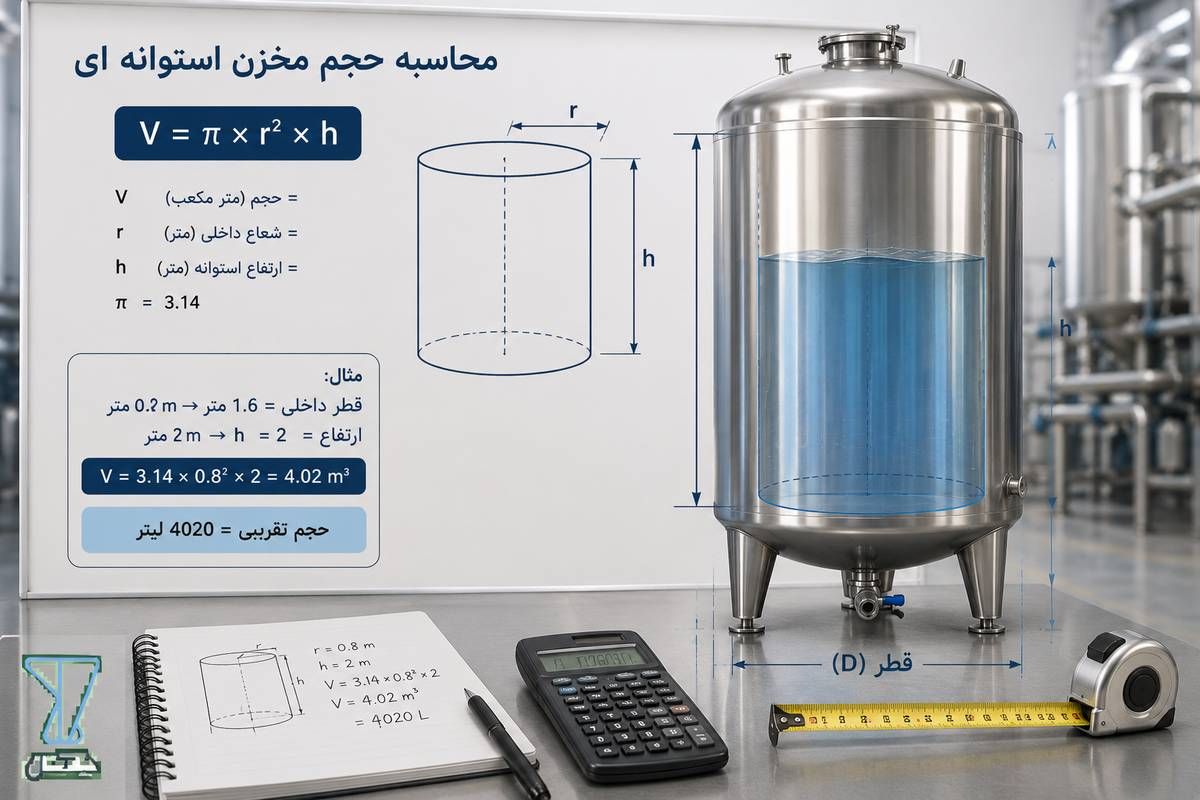

حجم مخزن استوانهای چگونه محاسبه میشود؟
بسیاری از مخازن استیل به شکل استوانه ساخته میشوند. برای محاسبه تقریبی حجم یک مخزن استوانهای عمودی میتوان از رابطه زیر استفاده کرد
حجم = π × شعاع² × ارتفاع
اگر ابعاد بر حسب متر باشند، حجم حاصل بر حسب متر مکعب خواهد بود. هر متر مکعب نیز تقریباً برابر با ۱۰۰۰ لیتر است
یک مثال ساده
فرض کنیم قطر داخلی مخزن حدود ۱٫۶ متر و ارتفاع بخش استوانهای آن ۲ متر باشد. شعاع برابر ۰٫۸ متر است
حجم تقریبی بخش استوانهای: ۳٫۱۴ × ۰٫۸² × ۲ ≈ ۴٫۰۲ متر مکعب
بنابراین حجم تقریبی آن حدود ۴۰۲۰ لیتر خواهد بود
البته در مخازنی که کف یا سقف مخروطی، عدسی یا اشکال دیگری دارند، حجم این قسمتها نیز باید جداگانه محاسبه شود. به همین دلیل این محاسبه بیشتر برای برآورد اولیه ظرفیت مناسب است
آیا همیشه مخزن بزرگتر بهتر است؟
خیر. انتخاب ظرفیت بسیار بیشتر از نیاز میتواند هزینه پروژه را بدون ایجاد مزیت واقعی افزایش دهد. علاوه بر قیمت بیشتر، ممکن است مشکلاتی مانند اشغال فضای زیاد، افزایش زمان شستوشو، افزایش وزن سازه و باقی ماندن طولانیتر مواد داخل مخزن ایجاد شود
این مسئله بهخصوص در صنایع غذایی و فرآیندهایی که گردش سریع مواد اهمیت دارد، باید با دقت بیشتری بررسی شود. هدف باید پیدا کردن ظرفیت بهینه باشد؛ نه بزرگترین مخزنی که امکان ساخت آن وجود دارد

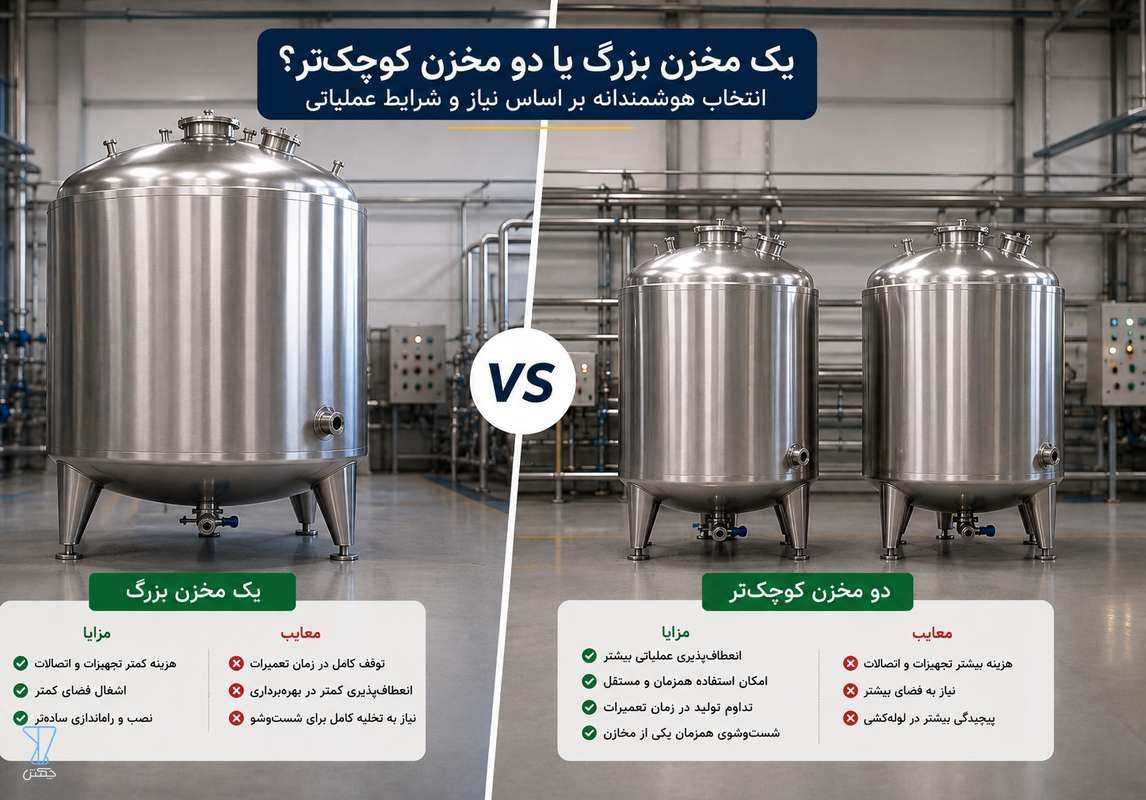

یک مخزن بزرگ بهتر است یا چند مخزن کوچکتر؟
این تصمیم به نوع فرآیند بستگی دارد. فرض کنید یک کارخانه به مجموع ۱۰ هزار لیتر ظرفیت ذخیرهسازی نیاز دارد. دو گزینه اولیه وجود دارد: یک مخزن ۱۰ هزار لیتری یا دو مخزن ۵ هزار لیتری
استفاده از دو مخزن ممکن است انعطاف عملیاتی بیشتری ایجاد کند. برای مثال زمانی که یکی از مخازن در حال شستوشو یا تعمیر است، مخزن دیگر میتواند همچنان قابل استفاده باشد
از طرف دیگر، دو مخزن معمولاً به شیرآلات، اتصالات، لولهکشی و فضای بیشتری نیاز دارند و ممکن است هزینه کلی سیستم افزایش پیدا کند. بنابراین این تصمیم باید براساس فرآیند تولید، فضای موجود و نیاز به پشتیبان گرفته شود
ظرفیت مخزن تنها معیار انتخاب نیست
پس از مشخص شدن ظرفیت، هنوز چند تصمیم مهم باقی میماند. نوع استیل، ضخامت ورق، تعداد جدارهها، نوع جوشکاری، طراحی کف و سقف، اتصالات، شیرآلات و تجهیزات جانبی باید براساس کاربرد مخزن تعیین شوند
برای مثال مخزنی که برای نگهداری یک ماده غذایی استفاده میشود ممکن است از نظر طراحی سطح داخلی و امکان شستوشو نیازهای متفاوتی نسبت به یک مخزن ذخیره آب صنعتی داشته باشد
در بعضی محیطها استفاده از استیل ۳۰۴ مناسب است، در حالی که در محیطهای خورندهتر ممکن است استیل ۳۱۶ انتخاب مناسبتری باشد. بنابراین ظرفیت فقط یکی از پارامترهای طراحی مخزن است
اشتباهات رایج هنگام انتخاب ظرفیت مخزن استیل
یکی از اشتباهات رایج این است که ظرفیت مخزن صرفاً براساس مصرف متوسط انتخاب شود. اگر مصرف در بعضی روزها به شکل قابل توجهی افزایش پیدا کند، مخزن دیگر پاسخگوی نیاز واقعی مجموعه نخواهد بود
اشتباه دیگر، نادیده گرفتن فضای خالی مورد نیاز بالای مخزن است. همچنین گاهی خریدار فقط ابعاد محل نصب را بررسی میکند اما مسیر انتقال مخزن تا محل نهایی را در نظر نمیگیرد. ممکن است مخزن از نظر ابعاد در محل نصب جا شود اما امکان عبور آن از ورودی ساختمان وجود نداشته باشد
در پروژههای بزرگتر، نادیده گرفتن وزن مخزن پر و ظرفیت باربری محل نصب نیز میتواند به یک مشکل جدی تبدیل شود
قبل از سفارش مخزن استیل چه اطلاعاتی آماده کنیم؟
· نوع سیال یا ماده ذخیرهشونده
· میزان مصرف روزانه یا هر شیفت
· مدت زمان ذخیره مورد نیاز
· دمای کاری
· چگالی تقریبی سیال
· فضای قابل استفاده برای نصب
· محدودیت قطر یا ارتفاع
· محل نصب داخل یا خارج ساختمان
· نیاز به همزن، گرمکن یا سردکن
· نحوه ورود و خروج سیال
· میزان توسعه احتمالی تولید در آینده
هرچه این اطلاعات دقیقتر باشند، احتمال انتخاب مخزن نامناسب کمتر خواهد شد
جمعبندی؛ چه ظرفیتی برای مخزن استیل مناسب است؟
برای انتخاب ظرفیت مناسب مخزن استیل، ابتدا میزان مصرف واقعی و مدت زمان ذخیرهسازی مورد نیاز را محاسبه کنید. سپس شرایط سیال، حاشیه اطمینان، فضای نصب، وزن مخزن در حالت پر، نحوه پر و تخلیه و توسعه آینده مجموعه را در نظر بگیرید
در پروژههای صنعتی بهتر است ظرفیت مخزن تنها براساس یک عدد تقریبی انتخاب نشود. گاهی تفاوت میان یک مخزن ۵۰۰۰ لیتری و ۶۰۰۰ لیتری میتواند روی هزینه، ابعاد، وزن و عملکرد کل سیستم اثر بگذارد
به همین دلیل، ارائه اطلاعات دقیق فرآیند به سازنده قبل از طراحی و ساخت، یکی از بهترین روشها برای رسیدن به ظرفیت بهینه است
سوالات متداول
میزان مصرف روزانه یا هر شیفت را مشخص کنید و آن را در مدت زمان ذخیره مورد نیاز ضرب کنید. سپس براساس نوع فرآیند، حاشیه اطمینان مناسبی به آن اضافه کنید.
معمولاً خیر. در بسیاری از کاربردها مقداری فضای خالی برای جلوگیری از سرریز، انبساط، کف کردن یا شرایط فرآیندی مورد نیاز است.
ظرفیت اسمی و ظرفیت عملیاتی الزاماً یکسان نیستند. میزان قابل استفاده به طراحی مخزن، محل اتصالات، فضای خالی مورد نیاز و نوع فرآیند بستگی دارد.
بله. در بعضی پروژهها این روش انعطاف و قابلیت اطمینان بیشتری ایجاد میکند، اما هزینه اتصالات و فضای مورد نیاز نیز باید بررسی شود.
بله. افزایش ظرفیت معمولاً باعث افزایش ابعاد، میزان ورق مصرفی و وزن مخزن میشود. با این حال قیمت نهایی فقط به حجم وابسته نیست و نوع استیل، ضخامت، تعداد جدارهها و تجهیزات جانبی نیز تأثیر زیادی دارند.
