مهم‌ترین استانداردهای ساخت مخزن استیل؛ از طراحی و انتخاب متریال تا جوشکاری و تست

مرور استانداردها و الزامات فنی ساخت مخزن استیل شامل ASME Section VIII، API 650 و 620، متریال، جوشکاری، NDT، تست هیدرواستاتیک و مدارک کنترل کیفیت.

نویسنده
مدیر سایت
انتشار
۱۷ شهریور ۱۴۰۵
بروزرسانی
۲۴ آبان ۱۴۰۵
مطالعه
۱۱ دقیقه
مهم‌ترین استانداردهای ساخت مخزن استیل

یک استاندارد واحد برای همه مخازن وجود ندارد

ساخت مخزن استیل فقط برش و جوش چند ورق نیست. استاندارد مناسب به نوع سرویس، فشار، دما، سیال و صنعت بستگی دارد. اولین قدم حرفه‌ای این است که شرایط واقعی مخزن مشخص شود و بعد کد طراحی انتخاب شود.

ساخت مخزن استیل فقط به برش چند ورق، نورد و جوشکاری آن‌ها محدود نمی‌شود. مخزنی که قرار است آب، مواد غذایی، مواد شیمیایی یا سیالات صنعتی را نگه دارد باید متناسب با نوع سرویس، فشار، دما، ظرفیت و الزامات پروژه طراحی و ساخته شود.

یکی از اشتباهات رایج هنگام سفارش این است که خریدار فقط درباره گرید استیل، ضخامت ورق و ظرفیت سؤال می‌کند، در حالی که استاندارد طراحی، روش جوشکاری، کیفیت سطح، نوع تست و مدارک کنترل کیفیت می‌توانند به همان اندازه مهم باشند. در این مقاله مهم‌ترین استانداردها و الزامات فنی را بررسی می‌کنیم و توضیح می‌دهیم چرا یک استاندارد واحد برای همه مخازن وجود ندارد.

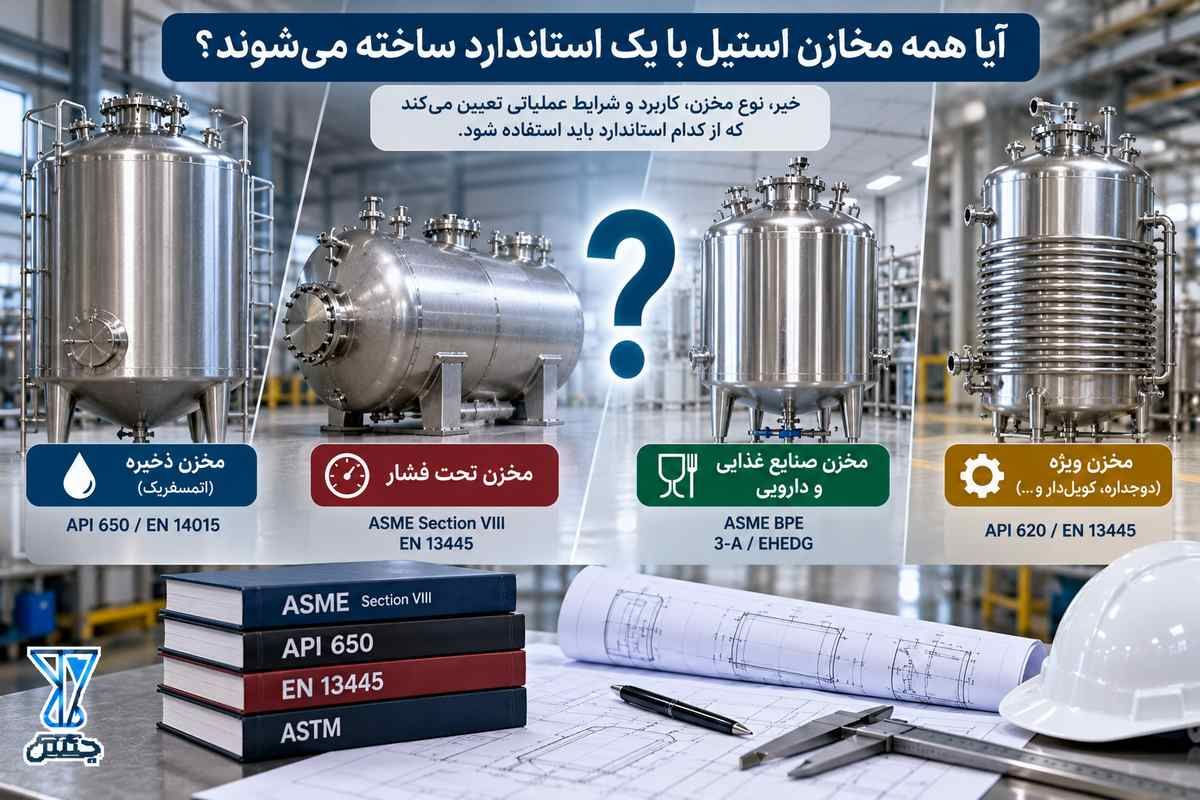

آیا همه مخازن استیل با یک استاندارد ساخته می‌شوند؟

استانداردهای ساخت مخزن استیل بر اساس نوع سرویس

خیر. استاندارد مناسب به نوع مخزن و شرایط کاری آن بستگی دارد. مخزن ذخیره اتمسفریک، مخزن تحت فشار، مخزن مواد غذایی و مخزن بزرگ ذخیره صنعتی الزاماً تابع الزامات یکسانی نیستند.

اولین قدم حرفه‌ای این است که قبل از ساخت مشخص شود مخزن برای چه سیالی، در چه فشار و دمایی و در چه صنعتی استفاده خواهد شد. سپس کد طراحی و استانداردهای تکمیلی پروژه انتخاب می‌شوند.

کدام استاندارد برای چه مخزنی مطرح است؟

نوع مخزن یا موضوعاستانداردهای مطرحنکته
مخزن تحت فشارASME Section VIII، EN 13445با فشار و دمای طراحی و کد پروژه تعیین می‌شود
مخزن ذخیره جوشی عمودی اتمسفریکAPI 650برای دامنه مشخص خود؛ نه برای هر مخزن کوچک فرآیندی
مخزن بزرگ کم‌فشارAPI 620تشخیص دامنه با طراح است
متریال استنلس استیلASTMمشخصات ورق، لوله و اتصالات
جوشکاریAWS D1.6 (سازه‌های استنلس) و دستورالعمل WPS/PQRبرای تجهیز تحت فشار باید با کد اصلی ساخت هماهنگ باشد
صنایع غذایی و دارویی3-A، ASME BPE و راهنماهای بهداشتی بسته به قراردادطراحی بهداشتی، پرداخت سطح و CIP

نام و ویرایش هر استاندارد را از مرجع رسمی آن تأیید کنید و در مشخصات فنی بنویسید.

۱. ASME Section VIII؛ استاندارد مهم مخازن تحت فشار

اگر مخزن در شرایط فشار داخلی یا خارجی قابل توجه کار کند، یکی از شناخته‌شده‌ترین مراجع بین‌المللی ASME Boiler and Pressure Vessel Code Section VIII است. این کد برای طراحی و ساخت تجهیزات تحت فشار به کار می‌رود و موضوعاتی مانند طراحی، مواد، ساخت، بازرسی، آزمون و الزامات مرتبط را پوشش می‌دهد.

صرفاً استیل بودن مخزن باعث نمی‌شود این کد برای آن الزامی باشد. ابتدا باید نوع سرویس و شرایط طراحی مشخص شود. نمونه محصول: مخزن تحت فشار.

مثال کاربردی

مخزن ۵۰۰۰ لیتری که تقریباً در فشار اتمسفریک آب ذخیره می‌کند با مخزن ۵۰۰۰ لیتری که بخشی از فرآیند تحت فشار است یکسان نیست. ظرفیت یکی است، اما فشار طراحی می‌تواند کد ساخت، ضخامت، جزئیات جوش و تست‌ها را تغییر دهد.

۲. API 650؛ برای مخازن ذخیره جوشی اتمسفریک

API 650 مرجع مهمی برای مخازن ذخیره جوشی عمودی روی زمین است. این استاندارد الزامات متریال، طراحی، ساخت، نصب و آزمون مخازن ذخیره را مشخص می‌کند و با مخازن تحت فشار تفاوت دارد.

در پروژه‌های بزرگ ذخیره‌سازی، API 650 می‌تواند روی طراحی کف، پوسته، سقف، اتصالات، جوشکاری و روش‌های بازرسی اثر بگذارد. پس نباید نام آن را روی هر مخزن استیل کوچک یا فرآیندی نوشت.

۳. API 620؛ مخازن بزرگ کم‌فشار

برای برخی مخازن بزرگ جوشی که در فشار پایین اما بالاتر از محدوده معمول مخازن اتمسفریک کار می‌کنند، API 620 مطرح می‌شود. اینکه پروژه در محدوده API 620، API 650 یا کد مخزن تحت فشار قرار می‌گیرد، باید توسط طراح و بر اساس شرایط واقعی سرویس تعیین شود.

۴. EN 13445؛ مرجع اروپایی برای مخازن تحت فشار بدون شعله

در پروژه‌هایی که مشخصات فنی اروپایی مبنا است، EN 13445 از استانداردهای مهم مخازن تحت فشار بدون شعله است. کارفرما باید از ابتدا مشخص کند پروژه بر اساس کدام نظام استانداردی طراحی و تحویل می‌شود.

ترکیب تصادفی الزامات چند کد مختلف می‌تواند ابهام در طراحی و بازرسی ایجاد کند. بهتر است کد اصلی طراحی و استانداردهای تکمیلی در مشخصات فنی پروژه روشن تعریف شوند.

۵. استانداردهای ASTM؛ انتخاب صحیح متریال استنلس استیل

استانداردهای ASTM در بسیاری از پروژه‌ها برای مشخصات مواد اولیه، ورق، لوله، اتصالات و آزمون مواد به کار می‌روند. برای مخزن استیل فقط گفتن «۳۰۴» یا «۳۱۶» کافی نیست؛ مشخصات دقیق متریال، فرم محصول و گرید باید مطابق نقشه و مشخصات پروژه تعیین شود. انتخاب بین ۳۰۴/۳۰۴L و ۳۱۶/۳۱۶L بر اساس سیال، کلراید، دما و محیط انجام می‌شود؛ جزئیات در مخزن استیل ۳۰۴ یا ۳۱۶ آمده است.

چرا گواهی متریال مهم است؟

در پروژه‌های حساس، قابلیت ردیابی متریال اهمیت زیادی دارد. مدارک متریال به تیم کنترل کیفیت کمک می‌کند بررسی کند ورق مصرف‌شده با مشخصات سفارش و طراحی مطابقت دارد. این موضوع در تجهیزات تحت فشار، صنایع غذایی، دارویی و شیمیایی اهمیت بیشتری دارد.

۶. استانداردها و دستورالعمل‌های جوشکاری استنلس استیل

کیفیت جوش یکی از مهم‌ترین عوامل عملکرد مخزن است. AWS D1.6 از کدهای شناخته‌شده جوشکاری سازه‌های استنلس استیل است، اما برای مخازن تحت فشار طراحی نشده است. در مخازن تحت فشار، الزامات جوشکاری باید با کد اصلی ساخت تجهیز هماهنگ باشند.

در پروژه حرفه‌ای، روش جوشکاری نباید به تجربه شفاهی جوشکار وابسته باشد. بسته به کد پروژه ممکن است WPS (دستورالعمل روش جوشکاری)، PQR (تأیید روش) و صلاحیت جوشکار لازم باشد.

چرا کنترل حرارت در جوشکاری استیل مهم است؟

حرارت ورودی، توالی جوش، تمیزی سطح، گاز محافظ و روش اجرا روی تغییر شکل، رنگ حرارتی و کیفیت ناحیه جوش اثر می‌گذارند. در مخزن بهداشتی، جوشی که از نظر استحکام قابل قبول است ممکن است از نظر صافی، تمیزی یا قابلیت شست‌وشو هنوز مناسب نباشد.

۷. الزامات مخازن صنایع غذایی و دارویی

در این صنایع تنها مقاومت مکانیکی کافی نیست. طراحی باید امکان تمیزکاری مناسب را فراهم کند و از ایجاد نقاطی که محصول در آن‌ها باقی می‌ماند تا حد امکان جلوگیری شود. مجموعه الزامات 3-A، ASME BPE و استانداردهای مرتبط با جوشکاری لوله و تجهیزات بهداشتی، بسته به صنعت و قرارداد پروژه، می‌توانند مطرح شوند.

زبری سطح، کیفیت پولیش، طراحی اتصالات، قابلیت تخلیه، نقاط مرده، کیفیت جوش داخلی و امکان CIP در این کاربردها اهمیت ویژه دارند. برای تانکرهای حمل غذا تانکر استیل مناسب حمل مواد غذایی را بخوانید.

۸. استاندارد سطح و پرداخت استیل؛ فقط زیبایی مطرح نیست

سطح داخلی مخزن در تماس مستقیم با محصول است. کیفیت پرداخت می‌تواند بر تمیزکاری، تجمع رسوب و شرایط بهداشتی اثر بگذارد؛ به همین دلیل در برخی پروژه‌ها زبری سطح با پارامتر Ra مشخص می‌شود. برای مثال در یک مخزن فرآیندی غذایی ممکن است کارفرما پرداخت مشخصی بخواهد، در حالی که همان سطح برای مخزن عمومی آب الزام نباشد. عبارت «داخل مخزن پولیش شود» را به یک معیار قابل اندازه‌گیری و مورد توافق تبدیل کنید.

۹. تست‌های غیرمخرب یا NDT در ساخت مخزن استیل

بازرسی جوش فقط با نگاه کردن به ظاهر آن تمام نمی‌شود. بر اساس نوع مخزن، کد ساخت، نوع اتصال و حساسیت پروژه، روش‌های مختلف آزمون غیرمخرب به کار می‌روند:

  • VT: بازرسی چشمی برای ظاهر و عیوب قابل مشاهده جوش
  • PT: تست مایعات نافذ برای عیوب باز به سطح در مواد غیرمتخلخل مانند استنلس استیل
  • RT: رادیوگرافی برای ارزیابی برخی عیوب داخلی جوش
  • UT: آزمون اولتراسونیک در کاربردها و ضخامت‌های مناسب بر اساس کد و روش اجرایی

اینکه کدام تست و چه درصدی از جوش‌ها بررسی شوند، عمومی تعیین نمی‌شود؛ کد طراحی، مشخصات پروژه و نظر بازرس تعیین‌کننده‌اند.

۱۰. تست هیدرواستاتیک و تست نشتی

پس از ساخت، بسیاری از مخازن بر اساس نوع طراحی به آزمون نشتی یا فشار نیاز دارند. تست هیدرواستاتیک یکی از روش‌های متداول است، اما فشار آزمون، مدت نگهداری، سیال تست و معیار پذیرش باید مطابق کد ساخت و دستورالعمل پروژه تعیین شوند.

پر کردن مخزن با آب و مشاهده ظاهری آن الزاماً معادل یک تست استاندارد و مستند نیست. در پروژه‌های حساس، تجهیزات اندازه‌گیری، مراحل تست، نتایج و تأیید بازرس باید ثبت شوند.

۱۱. پاسیو کردن و تمیزکاری پس از ساخت

برش، جوشکاری و عملیات ساخت می‌توانند سطح استنلس استیل را آلوده کنند یا لایه سطحی آن را تحت تأثیر قرار دهند. بسته به وضعیت سطح و مشخصات پروژه، تمیزکاری، حذف رنگ حرارتی، pickling یا passivation ممکن است لازم باشد. هدف فقط براق کردن نیست؛ کنترل آلودگی سطح و فراهم کردن شرایط مناسب مقاومت خوردگی اهمیت دارد و روش اجرا باید با گرید استیل و الزامات پروژه سازگار باشد.

۱۲. طراحی اتصالات، نازل‌ها و منهول

حتی اگر جنس و ضخامت بدنه درست انتخاب شده باشد، طراحی نامناسب اتصالات می‌تواند عملکرد مخزن را مختل کند. محل نازل ورودی و خروجی، دریچه بازدید، ونت، سرریز، سنسورها، همزن و سیستم CIP باید از مرحله طراحی بررسی شوند.

تجربه رایج این است که بعد از ساخت مشخص می‌شود فضای کافی برای باز شدن منهول، تعمیر شیر یا خارج کردن همزن وجود ندارد. بررسی قابلیت بهره‌برداری و تعمیرات قبل از ساخت جلوی دوباره‌کاری را می‌گیرد.

۱۳. ضخامت ورق مخزن چگونه تعیین می‌شود؟

انتخاب ضخامت نباید فقط بر اساس ظرفیت یا یک جدول عمومی انجام شود. فشار طراحی، قطر و ارتفاع، وزن و چگالی سیال، بارهای خارجی، خلأ احتمالی، باد، زلزله، خوردگی و جزئیات تقویتی روی ضخامت نهایی اثر می‌گذارند.

دو مخزن ۱۰ هزار لیتری ممکن است به‌دلیل تفاوت قطر، ارتفاع، چگالی یا فشار طراحی ضخامت یکسانی نداشته باشند. به همین دلیل «مخزن ۱۰ هزار لیتری چند میل باشد؟» بدون اطلاعات پروژه پاسخ مهندسی کاملی ندارد. اثر ضخامت بر هزینه را در محاسبه قیمت مخزن استیل ببینید.

۱۴. کنترل کیفیت و مدارک ساخت

در پروژه حرفه‌ای، کیفیت فقط در محصول نهایی دیده نمی‌شود؛ باید قابل ردیابی و مستند هم باشد. بسته به سطح پروژه، پرونده ساخت می‌تواند شامل این موارد باشد:

  • نقشه‌های تأییدشده
  • مشخصات و گواهی متریال
  • WPS/PQR و مدارک صلاحیت جوشکار
  • گزارش NDT
  • گزارش تست فشار یا نشتی
  • سوابق بازرسی

وجود همه این مدارک برای مخازن ساده الزام یکسانی ندارد، اما هرچه سرویس حساس‌تر و ریسک تجهیز بالاتر باشد، مستندسازی اهمیت بیشتری پیدا می‌کند. نتیجه نبود کنترل کیفیت را در مشکلات مخازن استیل صنعتی ببینید.

یک سناریوی واقعی برای انتخاب استاندارد مناسب

فرض کنید یک کارخانه برای توسعه خط خود سه مخزن می‌خواهد: ذخیره آب در فشار اتمسفریک، یک مخزن فرآیندی تحت فشار و یک مخزن برای ماده غذایی حساس. اگر فقط به ظرفیت نگاه کنیم، ممکن است هر سه ۵۰۰۰ لیتر باشند، اما الزامات‌شان یکسان نیست.

مخزن ذخیره ممکن است بر اساس الزامات مخازن اتمسفریک طراحی شود، مخزن تحت فشار به کد pressure vessel نیاز دارد و مخزن غذایی علاوه بر طراحی مکانیکی باید قابلیت شست‌وشو، کیفیت سطح و اتصالات بهداشتی مناسبی داشته باشد. پس «استاندارد ساخت مخزن استیل» پاسخ واحدی ندارد.

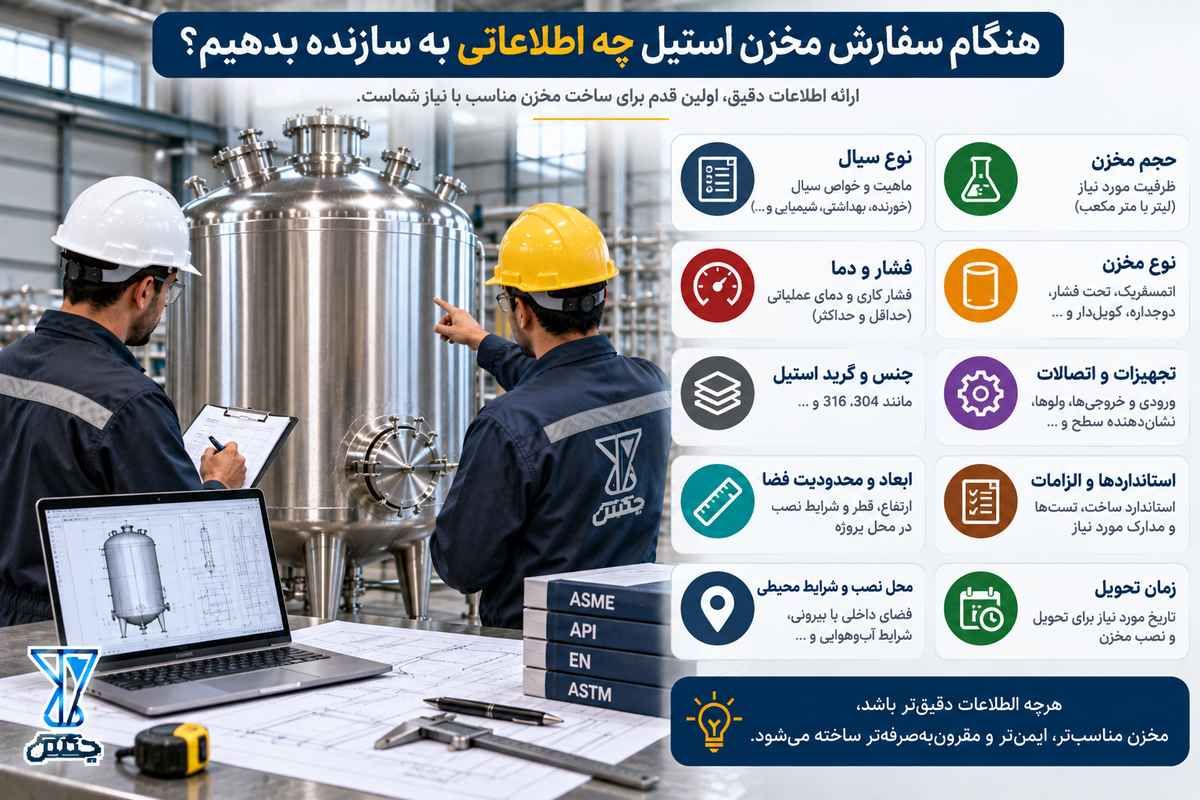

هنگام سفارش مخزن استیل چه اطلاعاتی به سازنده بدهیم؟

اطلاعات لازم هنگام سفارش مخزن استیل به سازنده
  • نوع و ترکیب سیال
  • ظرفیت عملیاتی و اسمی موردنیاز
  • فشار و دمای طراحی و کاری
  • چگالی سیال
  • گرید موردنیاز استنلس استیل
  • محل نصب و شرایط محیطی
  • نیاز به همزن، کویل، ژاکت یا عایق
  • نوع و تعداد نازل‌ها و اتصالات
  • الزامات سطح داخلی و پولیش
  • روش شستشو و نیاز به CIP
  • کد یا استاندارد مورد درخواست پروژه
  • نوع و میزان NDT و تست نهایی
  • مدارک کنترل کیفیت موردنیاز

اشتباهات رایج هنگام تعیین استاندارد ساخت مخزن استیل

  • درخواست «ساخت طبق استاندارد» بدون ذکر نام و ویرایش استاندارد
  • انتخاب استاندارد فقط بر اساس ظرفیت و بدون توجه به فشار و دما
  • فرض اینکه ۳۱۶ همیشه بهتر و برای همه سیالات مناسب است
  • تعیین ضخامت ورق صرفاً بر اساس تجربه یا مخازن مشابه
  • نادیده گرفتن الزامات جوشکاری و صلاحیت جوشکار
  • مشخص نکردن تست‌ها و معیار پذیرش قبل از ساخت
  • توجه به ظاهر مخزن و نادیده گرفتن قابلیت شستشو و تعمیرات
  • درخواست چند استاندارد مختلف بدون تعیین کد اصلی طراحی

جمع‌بندی؛ مهم‌ترین استاندارد ساخت مخزن استیل کدام است؟

یک استاندارد واحد را نمی‌توان بهترین استاندارد برای همه مخازن استیل معرفی کرد. انتخاب باید از شرایط واقعی پروژه شروع شود: مخزن اتمسفریک است یا تحت فشار؟ چه سیالی در آن قرار می‌گیرد؟ دما و فشار چقدر است؟ آیا کاربرد غذایی یا دارویی دارد؟ چه سطحی از بازرسی و مستندسازی لازم است؟

ASME Section VIII برای بسیاری از تجهیزات تحت فشار، API 650 برای گروه مشخصی از مخازن ذخیره جوشی، API 620 برای برخی مخازن بزرگ کم‌فشار و استانداردهای متریال، جوشکاری، بهداشتی و NDT به‌عنوان مراجع مکمل مطرح می‌شوند. در نتیجه ساخت مطابق استاندارد یعنی هماهنگ کردن طراحی، متریال، جوشکاری، پرداخت سطح، بازرسی و تست با سرویس واقعی تجهیز؛ نه صرفاً درج نام یک استاندارد روی پیش‌فاکتور.

برای مشاوره رایگان درباره مشخصات فنی مخزن استیل، از فرم تماس استفاده کنید.

جوشکاری و آزمون‌های کنترل کیفیت در چکش

استانداردها به‌ویژه روی جوش و آزمون تأکید دارند. صفحه‌های زیر هر روش را جداگانه توضیح داده‌اند:

مطالب مرتبط

پیش از سفارش چه چیزی را مشخص کنیم؟

  • ۱

    شرایط سرویس

    نوع سیال، فشار و دما، اتمسفریک یا تحت فشار بودن و صنعت مصرف را مشخص کنید.

  • ۲

    کد و مدارک

    نام و ویرایش استاندارد، نوع و میزان NDT و مدارک کنترل کیفیت را در مشخصات فنی بنویسید.

  • ۳

    کیفیت جوش و سطح

    روش جوشکاری، پرداخت سطح داخلی و معیار پذیرش را قبل از ساخت توافق کنید.

سوالات متداول

خیر. ASME Section VIII برای تجهیزات تحت فشار در دامنه کاربرد خود مطرح است. مخازن اتمسفریک یا مخازن با کاربردهای دیگر ممکن است تابع استاندارد متفاوتی باشند.

این استاندارد برای مخازن ذخیره جوشی عمودی روی زمین در دامنه مشخص خود تدوین شده است و الزامات متریال، طراحی، ساخت، نصب و آزمون را پوشش می‌دهد.

پاسخ به نوع سیال، کلراید، دما، محیط و الزامات پروژه بستگی دارد. 316 در بسیاری از محیط‌های خورنده مقاومت بیشتری دارد، اما انتخاب آن برای همه پروژه‌ها ضروری یا اقتصادی نیست.

خیر. نوع و میزان NDT باید براساس کد ساخت، مشخصات فنی، نوع اتصال و سطح حساسیت پروژه تعیین شود.

در کاربردهای غذایی علاوه بر استحکام مکانیکی، قابلیت شستشو، کیفیت سطح، طراحی بهداشتی، اتصالات و جوش داخلی اهمیت ویژه دارند و ممکن است استانداردها و راهنماهای بهداشتی اختصاصی پروژه اعمال شوند.

WPS دستورالعمل روش جوشکاری و PQR گزارش تأیید آن روش است. نیاز به آن‌ها به کد و الزامات پروژه بستگی دارد.

خیر. ISO 9001 نظام مدیریت کیفیت سازنده را نشان می‌دهد و تأییدیه طراحی یا ساخت یک مخزن مشخص نیست.
