مخزن تحت فشار افقی | طراحی، ساخت و قیمت تانکر تحت فشار افقی

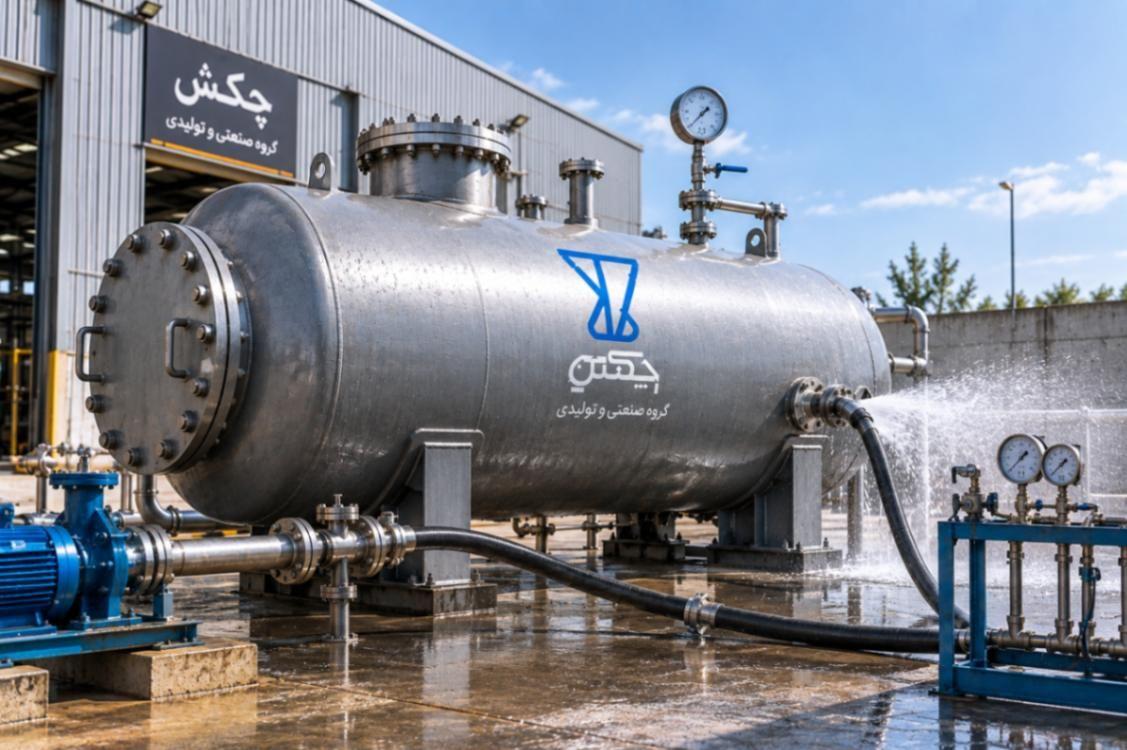

مخزن تحت فشار افقی یکی از تجهیزات پرکاربرد در صنایع نفت، گاز، پتروشیمی، تأسیسات و خطوط تولید صنعتی است که برای نگهداری یا انجام فرآیند روی سیالات در شرایط فشار مشخص طراحی می‌شود. این مخازن دارای بدنه استوانه‌ای با محور افقی هستند و معمولاً روی پایه‌های بالشتکی یا تکیه‌گاه‌های متناسب با طراحی قرار می‌گیرند.

برخلاف مخازن ذخیره معمولی، ساخت مخزن تحت فشار افقی نیازمند بررسی دقیق فشار و دمای طراحی، جنس بدنه، ضخامت ورق، نوع عدسی، کیفیت اتصالات جوشی و الزامات بازرسی است.

گروه صنعتی و تولیدی چکش امکان بررسی سفارش‌های طراحی و ساخت انواع مخزن تحت فشار افقی را بر اساس مشخصات فنی و شرایط پروژه فراهم می‌کند.

مخزن تحت فشار افقی چیست؟

مخزن تحت فشار افقی محفظه‌ای استوانه‌ای است که محور طولی آن به‌صورت افقی قرار می‌گیرد و برای تحمل اختلاف فشار مشخص نسبت به محیط طراحی می‌شود.

این مخازن بسته به کاربرد می‌توانند برای نگهداری گاز، مایع یا انجام بخشی از فرآیند صنعتی مورد استفاده قرار گیرند.

بدنه اصلی معمولاً از ورق فلزی مناسب ساخته می‌شود و دو انتهای آن دارای عدسی‌هایی هستند که شکل و ضخامت آنها بر اساس الزامات طراحی تعیین می‌شود.

در انتخاب مخزن، علاوه بر ظرفیت، فشار و دمای کاری، نوع سیال و شرایط نصب نیز اهمیت دارند.

کاربرد مخزن تحت فشار افقی در صنایع

مخزن تحت فشار افقی برای هوای فشرده

یکی از کاربردهای این تجهیزات، ذخیره هوای فشرده در سیستم‌های کمپرسور است.

در این سیستم‌ها، مخزن می‌تواند به تأمین هوای ذخیره و مدیریت تغییرات مصرف کمک کند.

ظرفیت و فشار طراحی باید با توجه به مشخصات کمپرسور، مصرف هوای فشرده و شرایط بهره‌برداری انتخاب شوند.

مخزن تحت فشار در صنایع نفت و گاز

در صنایع نفت، گاز و پتروشیمی، مخازن افقی در برخی کاربردهای ذخیره‌سازی و فرآیندی مورد استفاده قرار می‌گیرند.

نوع سیال، فشار، دما، شرایط خوردگی و الزامات پروژه در انتخاب مشخصات فنی این مخازن نقش دارند.

مخزن تحت فشار برای مایعات صنعتی

در برخی خطوط تولید، لازم است مایعات در شرایط فشار مشخص نگهداری یا فرآوری شوند.

مخزن تحت فشار افقی می‌تواند برای این کاربرد طراحی شود، مشروط بر اینکه جنس بدنه و تجهیزات آن با ماده مورد نظر سازگار باشند.

برای مواد شیمیایی، نوع ماده، غلظت و دمای فرآیند باید پیش از طراحی مشخص شود.

اجزای اصلی مخزن تحت فشار افقی

یک مخزن تحت فشار افقی بسته به کاربرد می‌تواند از اجزای زیر تشکیل شود:

• بدنه استوانه‌ای
• عدسی‌های انتهایی
• پایه‌های بالشتکی
• نازل‌های ورودی و خروجی
• فلنج‌ها و اتصالات
• منهول یا دریچه بازدید
• محل نصب فشارسنج
• محل نصب تجهیزات حفاظت در برابر افزایش فشار
• اتصالات تخلیه و تهویه متناسب با طراحی

وجود و مشخصات هر جزء باید بر اساس نیاز پروژه تعیین شود.

جنس بدنه مخزن تحت فشار افقی

جنس بدنه یکی از مهم‌ترین عوامل مؤثر بر مقاومت مکانیکی، خوردگی و قیمت مخزن است.

مخزن تحت فشار افقی فولادی

فولاد کربنی و فولادهای آلیاژی از گزینه‌های مورد استفاده در ساخت بسیاری از مخازن تحت فشار صنعتی هستند.

انتخاب نوع ورق باید با توجه به استاندارد طراحی، فشار، دما و خواص سیال انجام شود.

مخزن تحت فشار افقی استیل

در کاربردهایی که مقاومت خوردگی یا شرایط بهداشتی اهمیت بیشتری دارد، استفاده از استنلس استیل قابل بررسی است.

انتخاب گرید مناسب باید بر اساس شرایط واقعی فرآیند انجام شود.

استیل بودن مخزن به‌تنهایی تضمین‌کننده سازگاری آن با تمام مواد شیمیایی نیست.

طراحی عدسی مخزن تحت فشار افقی

عدسی‌ها از اجزای مهم مخزن تحت فشار هستند و نقش اساسی در تحمل فشار و تکمیل ساختار بدنه دارند.

شکل عدسی باید بر اساس شرایط طراحی و الزامات استاندارد انتخاب شود.

از انواع قابل بررسی می‌توان به عدسی‌های بیضوی، توری‌اسفریک و نیم‌کروی اشاره کرد.

هر نوع عدسی از نظر هندسه، ضخامت مورد نیاز و شرایط ساخت ویژگی‌های متفاوتی دارد.

انتخاب نهایی نباید صرفاً بر اساس هزینه ساخت انجام شود.

ضخامت ورق مخزن تحت فشار افقی

ضخامت بدنه و عدسی‌ها به عواملی مانند فشار طراحی، قطر مخزن، جنس ورق، دما، شرایط خوردگی و الزامات استاندارد بستگی دارد.

بنابراین نمی‌توان برای تمام مخازن تحت فشار افقی یک ضخامت ثابت پیشنهاد کرد.

دو مخزن با ظرفیت یکسان ممکن است به دلیل تفاوت فشار یا دمای طراحی، ضخامت‌های متفاوتی داشته باشند.

ضخامت نهایی باید بر اساس محاسبات مهندسی تعیین شود.

پایه و ساپورت مخزن تحت فشار افقی

مخازن افقی معمولاً روی پایه‌هایی قرار می‌گیرند که متناسب با شکل بدنه و بارهای وارد بر مخزن طراحی شده‌اند.

این پایه‌ها باید وزن بدنه، سیال و تجهیزات متصل را به بستر نصب منتقل کنند.

در طراحی، محل قرارگیری پایه‌ها، فاصله آنها و تنش‌های ایجادشده در بدنه اهمیت دارند.

طراحی نامناسب پایه می‌تواند باعث تمرکز تنش در محل اتصال به مخزن شود.

به همین دلیل ساپورت باید به‌عنوان بخشی از طراحی مجموعه در نظر گرفته شود.

استانداردهای طراحی و ساخت مخزن تحت فشار افقی

استانداردهای طراحی و ساخت مخازن تحت فشار، الزامات مربوط به مواد، طراحی، ساخت، بازرسی و آزمون را مشخص می‌کنند.

یکی از مراجع شناخته‌شده در این حوزه، بخش هشتم استاندارد دیگ‌ها و مخازن تحت فشار انجمن مهندسان مکانیک آمریکا است.

انتخاب استاندارد مناسب باید بر اساس نوع مخزن، شرایط کاری، الزامات کارفرما و مقررات قابل اعمال انجام شود.

استفاده از یک استاندارد به معنی داشتن گواهینامه رسمی آن نیست و مدارک انطباق باید برای هر پروژه مشخص باشند.

جوشکاری مخزن تحت فشار افقی

کیفیت جوشکاری در ساخت مخازن تحت فشار اهمیت زیادی دارد.

روش جوشکاری، مواد مصرفی، صلاحیت جوشکار و الزامات کنترل کیفیت باید با مشخصات پروژه هماهنگ باشند.

در صورت نیاز، آزمون‌های غیرمخرب برای بررسی کیفیت اتصالات جوشی انجام می‌شوند.

تست و کنترل کیفیت مخزن تحت فشار افقی

نوع و گستره آزمون‌ها باید بر اساس استاندارد طراحی و الزامات پروژه تعیین شود.

بسته به شرایط، آزمون‌های زیر می‌توانند مورد استفاده قرار گیرند:

• بازرسی چشمی جوش
• آزمون مایعات نافذ
• آزمون فراصوت
• آزمون رادیوگرافی
• آزمون فشار هیدرواستاتیک

معیار پذیرش هر آزمون باید بر اساس مشخصات فنی مصوب تعیین شود.

تفاوت مخزن تحت فشار افقی و عمودی

هر دو مدل برای نگهداری یا فرآوری سیالات تحت فشار قابل استفاده هستند، اما از نظر شکل و شرایط نصب تفاوت دارند.

اگر محدودیت ارتفاع وجود داشته باشد، مخزن افقی می‌تواند گزینه مناسبی باشد.

اما اگر سطح اشغال زمین اهمیت بیشتری داشته باشد، ممکن است مخزن عمودی انتخاب مناسب‌تری باشد.

قیمت مخزن تحت فشار افقی

قیمت تانکر تحت فشار افقی بر اساس مشخصات فنی سفارش تعیین می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• ظرفیت و ابعاد مخزن
• فشار و دمای طراحی
• جنس و ضخامت ورق
• نوع عدسی
• تعداد و نوع نازل‌ها
• ساختار پایه‌ها
• الزامات جوشکاری
• بازرسی و آزمون
• مدارک فنی مورد نیاز
• شرایط حمل و نصب

به همین دلیل مقایسه دو مخزن صرفاً بر اساس ظرفیت، روش مناسبی برای ارزیابی قیمت نیست.

هنگام سفارش مخزن تحت فشار افقی چه اطلاعاتی لازم است؟

برای دریافت پیشنهاد فنی دقیق‌تر، بهتر است اطلاعات زیر را ارائه کنید:

نوع سیال: گاز یا مایع مورد نظر.

ظرفیت: حجم مورد نیاز.

فشار کاری: محدوده فشار بهره‌برداری.

دمای کاری: حداقل و حداکثر دمای مورد انتظار.

جنس مورد نظر: در صورت وجود الزام مشخص، جنس یا گرید ماده.

محل نصب: شرایط محیطی و محدودیت‌های ابعادی.

استاندارد و مدارک: الزامات فنی و بازرسی مورد نیاز پروژه.

در صورت وجود نقشه یا مشخصات فنی اولیه، ارسال آنها به بررسی دقیق‌تر سفارش کمک می‌کند.

سفارش ساخت مخزن تحت فشار افقی از گروه صنعتی چکش

گروه صنعتی و تولیدی چکش امکان بررسی سفارش‌های طراحی و ساخت انواع مخزن تحت فشار افقی را بر اساس مشخصات فنی پروژه فراهم می‌کند.

جنس بدنه، ظرفیت، فشار طراحی، نوع عدسی، پایه‌ها و تجهیزات جانبی بر اساس نیاز پروژه قابل بررسی هستند.

برای دریافت مشاوره و استعلام قیمت، مشخصات فنی و شرایط کاری مورد نظر خود را برای کارشناسان گروه صنعتی چکش ارسال کنید.

برای سفارش ساخت مخزن تحت فشار افقی و دریافت پیشنهاد فنی با گروه صنعتی و تولیدی چکش تماس بگیرید.
