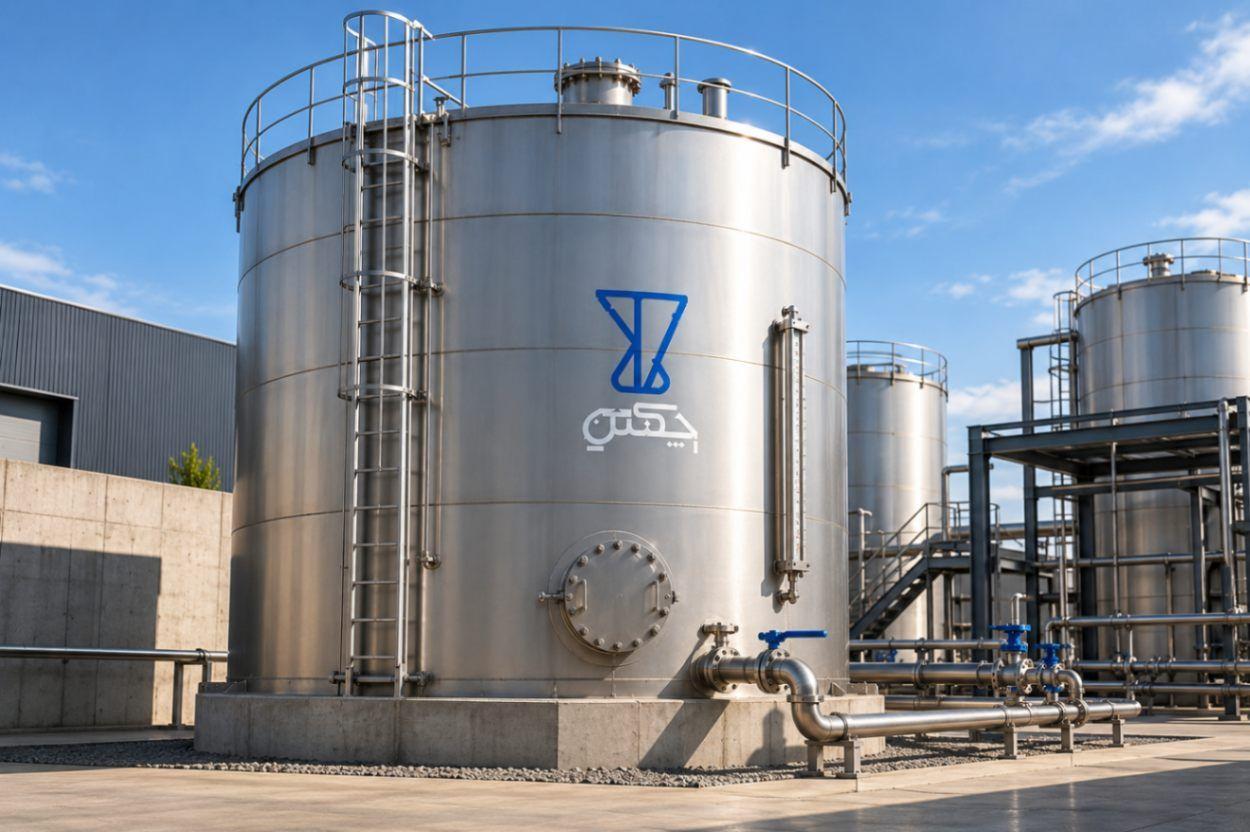

مخزن زمینی عمودی

مخزن زمینی عمودی یکی از تجهیزات پرکاربرد برای ذخیره‌سازی آب، سوخت و انواع مایعات صنعتی است که با ساختار استوانه‌ای و محور عمودی طراحی می‌شود. این مخازن در ظرفیت‌ها و ابعاد مختلف ساخته می‌شوند و به دلیل امکان استفاده مناسب از سطح زمین، در بسیاری از کارخانه‌ها، تأسیسات صنعتی، پروژه‌های عمرانی و مجموعه‌های کشاورزی مورد استفاده قرار می‌گیرند.

برخلاف مخازن افقی که معمولاً طول بیشتری نسبت به ارتفاع دارند، مخزن عمودی بخش بیشتری از ظرفیت ذخیره‌سازی را در راستای ارتفاع تأمین می‌کند. البته انتخاب این مدل باید با توجه به فضای نصب، ظرفیت مورد نیاز، نوع ماده و شرایط بهره‌برداری انجام شود.

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن زمینی عمودی با ورق سیاه، گالوانیزه و استنلس استیل را بر اساس نیاز پروژه فراهم می‌کند.

مخزن زمینی عمودی چیست؟

مخزن زمینی عمودی یا تانکر عمودی، مخزنی است که محور اصلی بدنه آن به‌صورت عمودی قرار می‌گیرد و برای نگهداری مایعات در یک محل ثابت طراحی می‌شود.

این مخازن معمولاً دارای بدنه استوانه‌ای هستند و بسته به ظرفیت، نوع ماده و طراحی، می‌توانند با کف تخت، کف عدسی یا ساختارهای دیگر ساخته شوند.

در مخازن عمودی بزرگ، کف مخزن ممکن است مستقیماً روی بستر طراحی‌شده قرار گیرد. در برخی مدل‌های کوچک‌تر یا فرآیندی نیز از پایه‌های فلزی استفاده می‌شود.

بنابراین تمام مخازن عمودی ساختار یکسانی ندارند و طراحی نهایی باید بر اساس شرایط واقعی پروژه تعیین شود.

کاربرد مخزن زمینی عمودی

مخازن عمودی در پروژه‌هایی استفاده می‌شوند که نیاز به ذخیره حجم مشخصی از مایعات وجود دارد و شرایط نصب، استفاده از ساختار عمودی را امکان‌پذیر می‌کند.

مخزن عمودی ذخیره آب

یکی از کاربردهای متداول این تجهیزات، ذخیره آب مورد نیاز کارخانه‌ها، تأسیسات، پروژه‌های عمرانی و مجموعه‌های کشاورزی است.

در بسیاری از مجموعه‌های صنعتی، آب باید برای مصرف روزانه، فرآیند تولید یا شرایط اضطراری ذخیره شود.

ظرفیت مخزن باید با توجه به میزان مصرف، مدت‌زمان ذخیره مورد نیاز و شرایط تأمین آب تعیین شود.

برای مثال، اگر مصرف روزانه یک مجموعه ۱۰۰۰۰ لیتر باشد و به ذخیره سه روزه نیاز داشته باشد، حجم اولیه مورد نیاز برابر با ۳۰۰۰۰ لیتر خواهد بود.

البته در انتخاب ظرفیت نهایی باید حجم مفید، فضای خالی لازم و شرایط بهره‌برداری نیز بررسی شوند.

مخزن زمینی عمودی آب آتش‌نشانی

در برخی پروژه‌ها، مخازن عمودی برای ذخیره آب مورد نیاز سیستم‌های اطفای حریق استفاده می‌شوند.

ظرفیت و مشخصات این مخازن باید بر اساس طراحی سیستم آتش‌نشانی، مدت‌زمان تأمین آب و الزامات مربوط به پروژه تعیین شود.

وجود مخزن به‌تنهایی به معنی تأمین الزامات سیستم اطفای حریق نیست؛ ظرفیت مفید، اتصالات، پمپ‌ها و شرایط بهره‌برداری نیز اهمیت دارند.

مخزن عمودی ذخیره مایعات صنعتی

در خطوط تولید ممکن است لازم باشد مواد اولیه یا محصولات مایع برای مدتی مشخص ذخیره شوند.

مخزن عمودی می‌تواند برای این کاربرد طراحی شود، مشروط بر اینکه جنس بدنه، پوشش و تجهیزات آن با ماده ذخیره‌شده سازگار باشند.

در صورت نگهداری مواد شیمیایی، نوع ماده، غلظت، دما و شرایط تماس باید پیش از طراحی مشخص شوند.

مخزن عمودی ذخیره سوخت

در بعضی پروژه‌های صنعتی امکان استفاده از مخزن عمودی برای ذخیره سوخت وجود دارد.

با این حال طراحی چنین مخزنی باید متناسب با نوع سوخت، ظرفیت، شرایط محیطی و الزامات ایمنی انجام شود.

برای ذخیره مواد قابل اشتعال، تجهیزاتی مانند تهویه مناسب، کنترل نشتی و حفاظت‌های مورد نیاز پروژه باید بررسی شوند.

انواع مخزن زمینی عمودی بر اساس جنس

جنس بدنه یکی از مهم‌ترین عوامل تعیین‌کننده کاربرد، مقاومت خوردگی و قیمت مخزن است.

مخزن زمینی عمودی ورق سیاه

ورق فولادی کربنی یکی از گزینه‌های رایج برای ساخت مخازن فلزی صنعتی است.

از این نوع مخزن می‌توان برای برخی کاربردهای ذخیره آب صنعتی، سوخت و مایعات سازگار با فولاد استفاده کرد.

در صورت نیاز، پوشش داخلی یا خارجی مناسب برای محافظت در برابر خوردگی در نظر گرفته می‌شود.

نوع پوشش باید بر اساس ماده ذخیره‌شده و شرایط محیطی انتخاب شود.

مخزن زمینی عمودی گالوانیزه

در مخازن گالوانیزه، پوشش روی برای محافظت از فولاد در برابر برخی شرایط خوردگی مورد استفاده قرار می‌گیرد.

این مخازن برای بعضی کاربردهای ذخیره آب قابل بررسی هستند.

با این حال گالوانیزه بودن به معنی مناسب بودن مخزن برای تمام مواد شیمیایی یا شرایط کاری نیست.

مخزن زمینی عمودی استیل

در کاربردهایی که مقاومت خوردگی، شرایط بهداشتی یا سازگاری با محصول اهمیت بیشتری دارد، می‌توان از استنلس استیل استفاده کرد.

گریدهای ۳۰۴ و ۳۱۶ از گزینه‌های متداول در ساخت تجهیزات استیل هستند.

انتخاب گرید باید بر اساس نوع ماده، دما، غلظت و شرایط شست‌وشو انجام شود.

ظرفیت مخزن زمینی عمودی

مخازن عمودی را می‌توان در ظرفیت‌های مختلف و بر اساس نیاز پروژه طراحی کرد.

ظرفیت‌های مورد درخواست می‌توانند شامل موارد زیر باشند:

• مخزن زمینی عمودی ۵۰۰۰ لیتری
• مخزن زمینی عمودی ۱۰۰۰۰ لیتری
• مخزن زمینی عمودی ۲۰۰۰۰ لیتری
• مخزن زمینی عمودی ۳۰۰۰۰ لیتری
• مخزن زمینی عمودی ۵۰۰۰۰ لیتری
• مخزن زمینی عمودی ۱۰۰۰۰۰ لیتری
• ظرفیت‌های سفارشی

این ظرفیت‌ها صرفاً نمونه‌هایی از اندازه‌های قابل بررسی برای طراحی هستند و مشخصات نهایی باید متناسب با پروژه تعیین شود.

در انتخاب ظرفیت، حجم واقعی ماده، فضای خالی مورد نیاز، محدودیت ارتفاع و شرایط نصب اهمیت دارند.

ابعاد مخزن زمینی عمودی چگونه تعیین می‌شود؟

ابعاد مخزن عمودی معمولاً با توجه به ظرفیت، قطر و ارتفاع تعیین می‌شود.

برای یک مخزن استوانه‌ای ساده، افزایش قطر یا ارتفاع باعث افزایش حجم ذخیره‌سازی می‌شود.

اما نمی‌توان ابعاد را صرفاً بر اساس حجم انتخاب کرد.

برای مثال، اگر محل نصب محدودیت ارتفاع داشته باشد، ممکن است لازم باشد قطر مخزن افزایش یابد.

در مقابل، اگر سطح زمین محدود باشد، افزایش ارتفاع می‌تواند مورد بررسی قرار گیرد.

البته افزایش ارتفاع روی فشار هیدرواستاتیکی در قسمت‌های پایین مخزن و شرایط طراحی بدنه تأثیر می‌گذارد.

بنابراین نسبت قطر به ارتفاع باید بر اساس محاسبات و شرایط پروژه تعیین شود.

ضخامت ورق مخزن زمینی عمودی

یکی از سؤالات رایج خریداران این است که مخزن عمودی با ورق چند میلی‌متر ساخته می‌شود.

برای این سؤال نمی‌توان بدون بررسی مشخصات پروژه یک ضخامت ثابت اعلام کرد.

ضخامت ورق به عواملی مانند ظرفیت، قطر، ارتفاع، چگالی ماده، فشار کاری، نوع کف و بارهای وارد بر مخزن بستگی دارد.

در مخازن عمودی حاوی مایع، فشار هیدرواستاتیکی با افزایش عمق بیشتر می‌شود.

به همین دلیل در برخی طراحی‌های مخازن بزرگ، ضخامت ورق بخش‌های پایین بدنه ممکن است با قسمت‌های بالایی متفاوت باشد.

ضخامت نهایی باید بر اساس محاسبات و الزامات طراحی تعیین شود.

کف مخزن زمینی عمودی

نوع کف یکی از بخش‌های مهم طراحی مخزن عمودی است.

بسته به ظرفیت و کاربرد، مخزن می‌تواند دارای کف تخت، عدسی یا ساختار دیگری باشد.

مخزن عمودی کف تخت

در بسیاری از مخازن ذخیره بزرگ، استفاده از کف تخت قابل بررسی است.

این مدل معمولاً روی بستر یا فونداسیون مناسب نصب می‌شود و طراحی کف باید متناسب با وزن مخزن و ماده ذخیره‌شده انجام گیرد.

مخزن عمودی کف عدسی

در برخی مخازن صنعتی و فرآیندی، استفاده از کف عدسی یا ساختارهای مشابه می‌تواند متناسب با نیاز پروژه باشد.

انتخاب نوع کف به شرایط تخلیه، فرآیند، فشار کاری و طراحی مخزن بستگی دارد.

فونداسیون مخزن زمینی عمودی

یکی از مهم‌ترین موضوعات در نصب مخازن عمودی، آماده بودن بستر مناسب است.

وزن مخزن در حالت پر می‌تواند بسیار بیشتر از وزن خالی آن باشد.

برای مثال، ۵۰۰۰۰ لیتر آب تقریباً ۵۰ تن وزن دارد. وزن بدنه و تجهیزات مخزن نیز به این مقدار اضافه می‌شود.

بنابراین ظرفیت باربری خاک، نوع فونداسیون، تراز بودن بستر و نحوه انتقال بار باید بررسی شوند.

در مخازن بزرگ، طراحی فونداسیون باید با توجه به شرایط ژئوتکنیکی، ابعاد مخزن و بارهای وارد بر آن انجام شود.

در پروژه‌هایی که مخزن در فضای باز نصب می‌شود، بارهای محیطی مانند باد و الزامات مهار مخزن نیز باید در نظر گرفته شوند.

تجهیزات قابل نصب روی مخزن عمودی

بسته به نوع ماده و شرایط بهره‌برداری، امکان نصب تجهیزات مختلف روی مخزن وجود دارد.

از جمله:

• دریچه بازدید یا منهول
• ورودی ماده
• خروجی محصول
• شیر تخلیه
• ونت مناسب
• لوله سرریز در صورت نیاز
• نشانگر یا سنسور سطح
• نردبان
• سکوی دسترسی
• اتصالات مورد نیاز خط تولید
• تجهیزات ایمنی متناسب با کاربرد

بهتر است محل و تعداد اتصالات پیش از ساخت مشخص شود تا از تغییرات غیرضروری پس از تولید جلوگیری شود.

تفاوت مخزن زمینی عمودی و افقی

هر دو مدل برای ذخیره‌سازی مایعات استفاده می‌شوند، اما از نظر ساختار و شرایط نصب تفاوت دارند.

اگر سطح اشغال زمین محدود باشد، مخزن عمودی می‌تواند گزینه مناسبی باشد.

در مقابل، اگر محدودیت ارتفاع وجود داشته باشد، ممکن است مخزن افقی انتخاب مناسب‌تری باشد.

انتخاب نهایی باید با توجه به شرایط واقعی پروژه انجام شود.

تفاوت مخزن زمینی عمودی و مخزن هوایی

مخزن زمینی عمودی برای نصب در سطح زمین طراحی می‌شود، در حالی که مخزن هوایی روی سازه‌ای مرتفع قرار می‌گیرد.

مخزن هوایی می‌تواند از اختلاف ارتفاع برای ایجاد فشار هیدرواستاتیکی استفاده کند.

اما در مخزن زمینی، تأمین فشار مورد نیاز شبکه ممکن است به تجهیزات دیگری مانند پمپ وابسته باشد.

این دو مدل الزاماً جایگزین مستقیم یکدیگر نیستند و باید بر اساس طراحی سیستم انتخاب شوند.

قیمت مخزن زمینی عمودی

قیمت تانکر زمینی عمودی بر اساس مشخصات فنی سفارش تعیین می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

ظرفیت، جنس ورق، ضخامت بدنه، قطر و ارتفاع، نوع کف، ساختار سقف، پوشش داخلی و خارجی، تعداد اتصالات، تجهیزات جانبی و شرایط حمل و نصب.

به همین دلیل دو مخزن عمودی با ظرفیت یکسان ممکن است قیمت متفاوتی داشته باشند.

برای مثال، مخزن ساخته‌شده از ورق سیاه با پوشش محافظ از نظر مشخصات و هزینه با مخزن استنلس استیل متفاوت است.

همچنین افزایش ارتفاع یا تغییر قطر می‌تواند روی مقدار ورق مصرفی و شرایط ساخت تأثیر بگذارد.

بنابراین برای مقایسه قیمت، بهتر است مشخصات فنی پیشنهادهای دریافتی نیز بررسی شوند.

هنگام سفارش مخزن زمینی عمودی چه اطلاعاتی ارائه کنیم؟

برای دریافت پیشنهاد فنی و قیمت دقیق‌تر، بهتر است اطلاعات زیر را اعلام کنید:

نوع ماده: آب، سوخت یا مایع صنعتی مورد نظر.

ظرفیت: حجم ذخیره مورد نیاز.

جنس مخزن: ورق سیاه، گالوانیزه یا استنلس استیل.

محل نصب: فضای باز یا داخل سالن.

محدودیت ابعاد: قطر و ارتفاع مجاز.

شرایط کاری: دما، فشار و سایر الزامات فرآیند.

تجهیزات جانبی: منهول، شیرآلات، سنسور، نردبان و سایر اتصالات.

شرایط حمل: محدودیت مسیر انتقال و امکان مونتاژ در محل.

ارائه این اطلاعات به انتخاب ساختار مناسب و تهیه پیشنهاد فنی دقیق‌تر کمک می‌کند.

سفارش ساخت مخزن زمینی عمودی از گروه صنعتی چکش

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن زمینی عمودی را در ظرفیت‌ها و ابعاد مختلف بر اساس نیاز پروژه فراهم می‌کند.

جنس ورق، ضخامت، قطر، ارتفاع، نوع کف و تجهیزات جانبی بر اساس نوع ماده و شرایط بهره‌برداری قابل بررسی و انتخاب هستند.

برای دریافت مشاوره و استعلام قیمت، ظرفیت مورد نیاز، نوع ماده، محل نصب و مشخصات پروژه را برای کارشناسان گروه صنعتی چکش ارسال کنید.

برای سفارش ساخت مخزن زمینی عمودی و دریافت پیشنهاد فنی با گروه صنعتی و تولیدی چکش تماس بگیرید.
