مخزن استیل تک جداره | طراحی، ساخت و سفارش در ظرفیت‌های مختلف

مخزن استیل تک جداره یکی از پرکاربردترین انواع مخازن صنعتی برای نگهداری و ذخیره‌سازی انواع مایعات و مواد قابل نگهداری در مخازن استنلس استیل است. ساختار ساده، امکان تولید در ظرفیت‌های مختلف، قابلیت شست‌وشوی مناسب و امکان انتخاب گرید استیل متناسب با نوع ماده باعث شده است این مخزن در صنایع غذایی، لبنی، دارویی، آرایشی و بهداشتی و بسیاری از واحدهای صنعتی مورد استفاده قرار گیرد.

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت مخزن استیل تک جداره بر اساس ظرفیت مورد نیاز، نوع سیال، محل نصب و شرایط عملیاتی پروژه را فراهم می‌کند. مخزن می‌تواند به‌صورت عمودی یا افقی و با تجهیزات جانبی مورد نیاز مشتری طراحی شود.

مخزن استیل تک جداره چیست؟

مخزن استیل تک جداره مخزنی است که بدنه اصلی آن از یک لایه ورق استنلس استیل ساخته می‌شود و برخلاف مخازن دوجداره یا سه‌جداره، دارای لایه مجزای عایق یا ژاکت حرارتی در اطراف بدنه نیست.

به همین دلیل، این نوع مخزن بیشتر برای نگهداری موادی مناسب است که در طول ذخیره‌سازی نیازی به کنترل دائمی دما، گرمایش یا سرمایش توسط جداره مخزن ندارند.

سادگی ساختار مخزن تک جداره به معنی ساده بودن طراحی آن نیست. عواملی مانند ظرفیت مخزن، دانسیته و خواص ماده، ارتفاع ستون مایع، نوع استقرار، ضخامت ورق، شکل کف و عدسی، تعداد پایه‌ها، محل ورود و خروج مواد و تجهیزات جانبی باید پیش از ساخت مشخص شوند.

در نتیجه، انتخاب مخزن تنها بر اساس حجم اسمی آن توصیه نمی‌شود و بهتر است مشخصات فنی پروژه پیش از سفارش بررسی شود.

کاربرد مخزن استیل تک جداره

مخازن استیل تک جداره در بسیاری از خطوط تولید و واحدهای صنعتی به‌عنوان مخزن ذخیره، مخزن واسط یا مخزن نگهداری مواد استفاده می‌شوند.

در صنایع غذایی می‌توان از این مخازن برای نگهداری برخی روغن‌ها، آب، محلول‌های خوراکی و مواد اولیه متناسب با گرید استیل انتخاب‌شده استفاده کرد. در صنایع لبنی نیز بسته به فرآیند تولید، امکان استفاده از مخزن برای ذخیره موقت برخی محصولات و مواد اولیه وجود دارد.

کاربردهای این مخزن محدود به صنایع غذایی نیست. صنایع دارویی، آرایشی و بهداشتی، شیمیایی و مجموعه‌هایی که با انواع محلول‌ها و سیالات صنعتی سروکار دارند نیز می‌توانند با بررسی سازگاری ماده با گرید استیل از مخزن تک جداره استفاده کنند.

نکته مهم این است که نوع استیل باید بر اساس ماده داخل مخزن انتخاب شود و نمی‌توان یک گرید را برای تمام مواد شیمیایی، غذایی یا صنعتی مناسب دانست.

مخزن استیل تک جداره 304

استنلس استیل 304 یکی از گریدهای پرکاربرد در ساخت مخازن صنعتی است. این گرید در بسیاری از کاربردهای عمومی، صنایع غذایی و محیط‌هایی که شرایط خورندگی بسیار شدید ندارند مورد استفاده قرار می‌گیرد.

مخزن استیل 304 به دلیل ترکیب مناسب مقاومت در برابر خوردگی، قابلیت ساخت و هزینه، در بسیاری از پروژه‌ها انتخاب اقتصادی و کاربردی محسوب می‌شود.

با این حال، صرفاً به دلیل پایین‌تر بودن هزینه نباید استیل 304 را برای هر سیالی انتخاب کرد. نوع ماده، دما، غلظت مواد شیمیایی، شرایط شست‌وشو و محیط نصب باید مورد بررسی قرار گیرد.

مخزن استیل تک جداره 316 و 316l

در پروژه‌هایی که شرایط خورندگی شدیدتر است یا ماده نگهداری‌شده حساسیت بیشتری دارد، ممکن است استفاده از استیل 316 یا 316l مناسب‌تر باشد.

وجود مولیبدن در خانواده 316 مقاومت این گرید را در بسیاری از محیط‌های خورنده نسبت به 304 افزایش می‌دهد. به همین دلیل از این نوع استیل در برخی کاربردهای دارویی، شیمیایی، غذایی و محیط‌هایی که احتمال تماس با ترکیبات خورنده وجود دارد استفاده می‌شود.

البته انتخاب 316 یا 316l نیز باید با توجه به ترکیب واقعی ماده انجام شود. عبارت‌هایی مانند «استیل 316 ضد تمام اسیدها» از نظر فنی معیار مناسبی برای انتخاب مخزن نیست؛ زیرا مقاومت استنلس استیل به نوع ماده، غلظت، دما و شرایط فرآیند وابسته است.

مخزن تک جداره عمودی یا افقی؟

مخزن استیل تک جداره را می‌توان بسته به فضای کارخانه و نوع کاربری به‌صورت عمودی یا افقی طراحی کرد.

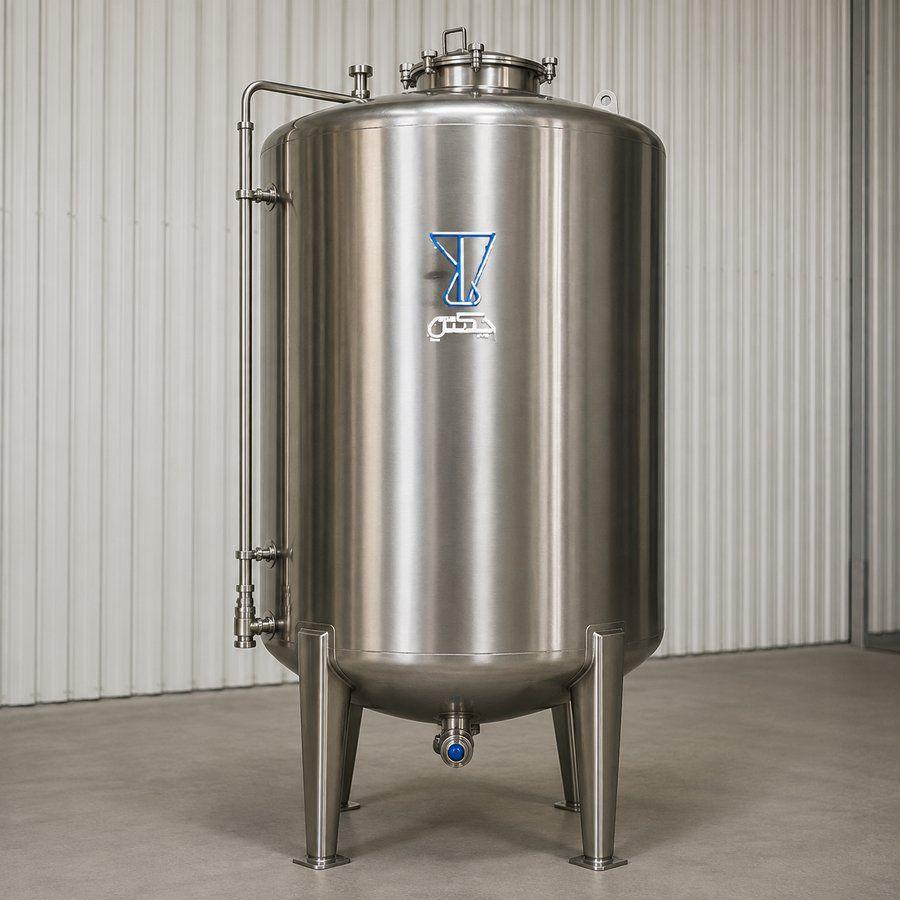

مخزن استیل عمودی

مخزن عمودی برای مجموعه‌هایی که سطح اشغال کف اهمیت زیادی دارد گزینه مناسبی است. استفاده از ارتفاع امکان ذخیره حجم بالاتری از مواد را در فضای محدود فراهم می‌کند.

محل پایه‌ها، خروجی پایین مخزن، ارتفاع کلی سازه و دسترسی اپراتور به دریچه بالایی باید هنگام طراحی مدل عمودی مورد توجه قرار گیرد.

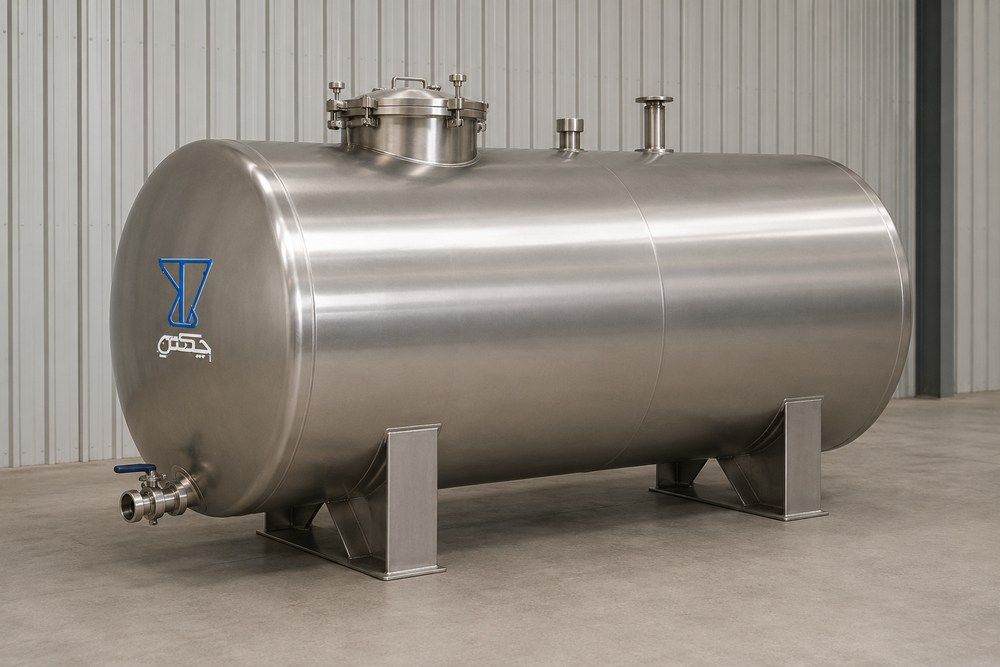

مخزن استیل افقی

مخزن افقی در پروژه‌هایی کاربرد دارد که محدودیت ارتفاع وجود دارد یا نحوه جانمایی تجهیزات استفاده از ساختار افقی را مناسب‌تر می‌کند.

این مخازن معمولاً روی پایه یا ساپورت مناسب نصب می‌شوند و طراحی سازه نگهدارنده باید متناسب با وزن مخزن پر انجام شود.

ظرفیت مخزن استیل تک جداره

یکی از مزایای مهم مخزن استیل، امکان ساخت آن در ظرفیت‌های مختلف است.

بسته به نیاز پروژه می‌توان مخازن کوچک برای خطوط تولید محدود تا مخازن صنعتی با ظرفیت چند هزار و حتی چند ده هزار لیتر طراحی کرد.

ظرفیت‌های پرتقاضا می‌توانند شامل:

500 لیتر، 1000 لیتر، 2000 لیتر، 3000 لیتر، 5000 لیتر، 10000 لیتر و ظرفیت‌های بالاتر باشند.

با افزایش ظرفیت، تنها ابعاد مخزن تغییر نمی‌کند؛ ضخامت ورق، نحوه تقویت بدنه، نوع پایه و جزئیات سازه‌ای نیز باید مجدداً محاسبه و طراحی شوند.

بنابراین نباید مشخصات یک مخزن 1000 لیتری را صرفاً با افزایش ابعاد برای ساخت یک مخزن 10 هزار لیتری استفاده کرد.

تجهیزات قابل نصب روی مخزن استیل تک جداره

یکی از مزایای ساخت سفارشی مخزن، امکان انتخاب تجهیزات و اتصالات مورد نیاز خط تولید است.

بسته به پروژه می‌توان تجهیزاتی مانند دریچه بازدید یا منهول، ورودی مواد، خروجی محصول، شیر تخلیه، ونت، اتصالات بهداشتی، نردبان، پایه، نشانگر یا سنسور سطح، دماسنج، توپی شست‌وشو و سایر اتصالات مورد نیاز را در طراحی در نظر گرفت.

نوع و تعداد تجهیزات بهتر است پیش از ساخت مشخص شود تا جانمایی نازل‌ها و اتصالات به شکل اصولی انجام شود.

در صورتی که مخزن به سیستم اختلاط نیاز داشته باشد، امکان بررسی نصب همزن نیز وجود دارد؛ با این حال برای فرآیندهای اختلاط تخصصی بهتر است طراحی مخزن و سیستم میکس به‌صورت یک مجموعه واحد انجام شود.

ضخامت ورق مخزن چگونه تعیین می‌شود؟

یکی از سوالات پرتکرار خریداران این است که مخزن با ورق چند میلی‌متر ساخته می‌شود.

برای این سؤال نمی‌توان بدون دانستن مشخصات پروژه یک عدد ثابت ارائه کرد.

ظرفیت مخزن، قطر و ارتفاع، شکل قرارگیری، نوع ماده داخل مخزن، چگالی سیال، فشار کاری، شکل عدسی و شرایط سازه‌ای همگی در تعیین ضخامت ورق مؤثر هستند.

بنابراین دو مخزن با ظرفیت یکسان ممکن است الزاماً مشخصات فنی کاملاً یکسانی نداشته باشند.

هنگام استعلام قیمت بهتر است علاوه بر ظرفیت، نوع ماده‌ای که قرار است داخل مخزن نگهداری شود نیز اعلام شود.

مزایای مخزن استیل تک جداره

مخزن تک جداره در مقایسه با مدل‌های دارای ژاکت یا چندلایه، ساختمان ساده‌تری دارد و در کاربردهایی که نیازی به کنترل دمای ماده وجود ندارد می‌تواند گزینه اقتصادی‌تری باشد.

استفاده از استنلس استیل مناسب نیز امکان ایجاد سطح داخلی قابل شست‌وشو و مقاوم در برابر بسیاری از شرایط محیطی را فراهم می‌کند.

امکان ساخت در ظرفیت‌های متنوع، انتخاب مدل افقی یا عمودی، نصب تجهیزات جانبی و طراحی بر اساس فضای خط تولید نیز باعث شده است این نوع مخزن برای پروژه‌های گوناگون قابل سفارشی‌سازی باشد.

تفاوت مخزن استیل تک جداره و دوجداره

مهم‌ترین تفاوت میان این دو مدل در ساختار بدنه و هدف استفاده از جداره اضافی است.

اگر هدف اصلی، ذخیره‌سازی ماده بدون نیاز به عایق‌کاری یا تبادل حرارت باشد، در بسیاری از پروژه‌ها مخزن تک جداره کفایت می‌کند.

اما اگر لازم باشد دمای محصول در محدوده مشخصی حفظ شود یا سیستم گرمایش و سرمایش در ساختار مخزن وجود داشته باشد، باید مخزن دوجداره یا مخزن فرآیندی مناسب بررسی شود.

در نتیجه انتخاب دوجداره به معنی «بهتر بودن» آن در تمام پروژه‌ها نیست؛ بلکه هر مدل برای شرایط عملیاتی متفاوتی طراحی می‌شود.

قیمت مخزن استیل تک جداره

قیمت مخزن استیل تک جداره عدد ثابتی ندارد و بر اساس مشخصات سفارش تعیین می‌شود.

مهم‌ترین عوامل اثرگذار بر قیمت شامل ظرفیت مخزن، گرید استیل 304 یا 316/316l، ضخامت ورق، ابعاد، نوع عدسی، افقی یا عمودی بودن، نوع پرداخت سطح، تعداد پایه‌ها، اتصالات و تجهیزات جانبی است.

به همین دلیل مقایسه قیمت دو مخزن فقط بر اساس عبارت «مخزن 1000 لیتری» ممکن است نتیجه دقیقی نداشته باشد. برای مقایسه واقعی باید گرید ورق، ضخامت، تجهیزات و مشخصات ساخت نیز یکسان باشند.

هنگام سفارش مخزن استیل چه اطلاعاتی ارائه کنیم؟

برای اینکه طراحی و برآورد قیمت دقیق‌تر انجام شود، بهتر است هنگام تماس اطلاعاتی مانند ظرفیت مورد نیاز، نام ماده، دمای کاری، شرایط محیطی، محل نصب، محدودیت ابعاد و تجهیزات مورد نیاز را در اختیار سازنده قرار دهید.

اگر درباره انتخاب گرید استیل یا نوع مخزن اطمینان ندارید، ابتدا کاربرد و مشخصات ماده را اعلام کنید تا امکان بررسی فنی وجود داشته باشد.

سفارش ساخت مخزن استیل تک جداره از گروه صنعتی چکش

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن استیل تک جداره در ظرفیت‌ها و ابعاد مختلف را بر اساس نیاز پروژه فراهم می‌کند.

مخزن می‌تواند با توجه به نوع صنعت، به‌صورت افقی یا عمودی و با گرید استیل و تجهیزات مورد نیاز طراحی شود.

برای استعلام قیمت مخزن استیل تک جداره، بهتر است ظرفیت مورد نیاز، نوع ماده داخل مخزن و در صورت امکان شرایط کاری پروژه را برای کارشناسان گروه صنعتی چکش ارسال کنید تا مشخصات فنی مناسب بررسی و قیمت بر اساس سفارش واقعی محاسبه شود.

برای دریافت مشاوره، طراحی مخزن و استعلام قیمت با گروه صنعتی و تولیدی چکش تماس بگیرید.
