مخزن استیل دوجداره | طراحی، ساخت و قیمت مخزن دوجداره استیل

مخزن استیل دوجداره یکی از تجهیزات پرکاربرد در صنایع غذایی، لبنی، دارویی، آرایشی و بهداشتی، شیمیایی و خطوط فرآوری است که علاوه بر نگهداری مواد، امکان ایجاد شرایط مناسب‌تر برای کنترل دمای محصول را فراهم می‌کند.

در بسیاری از فرآیندهای صنعتی، صرفاً ذخیره کردن یک مایع کافی نیست. ممکن است محصول در زمان نگهداری یا فرآوری نیاز به گرم شدن، سرد شدن یا حفظ دما داشته باشد. در چنین شرایطی استفاده از مخزن تک جداره همیشه پاسخگوی نیاز خط تولید نیست و مخزن دوجداره می‌تواند انتخاب مناسب‌تری باشد.

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخازن استیل دوجداره را بر اساس ظرفیت، نوع ماده، دمای کاری، شرایط فرآیند، گرید استیل و تجهیزات مورد نیاز پروژه فراهم می‌کند.

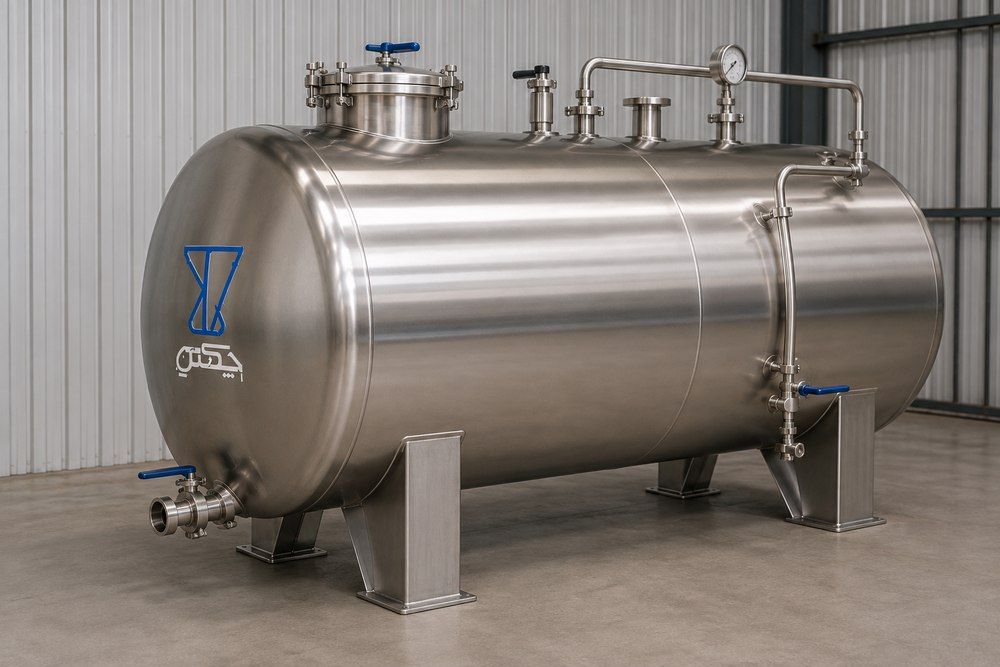

مخزن استیل دوجداره چیست؟

در ساده‌ترین تعریف، مخزن استیل دوجداره از یک مخزن داخلی و یک جداره اضافی تشکیل می‌شود.

نوع طراحی جداره دوم به کاربرد مخزن بستگی دارد. در برخی پروژه‌ها فضای بین جداره‌ها می‌تواند برای گردش سیال گرم یا سرد مورد استفاده قرار گیرد و در برخی طراحی‌ها هدف از لایه‌های خارجی، کمک به عایق‌کاری و کاهش تبادل حرارت با محیط است.

به همین دلیل هنگام سفارش صرفاً گفتن عبارت «مخزن دوجداره» کافی نیست.

باید مشخص شود:

• چه ماده‌ای داخل مخزن قرار می‌گیرد؟
• حجم مورد نیاز چقدر است؟
• دمای اولیه ماده چقدر است؟
• دمای مورد نظر فرآیند چقدر است؟
• آیا محصول باید گرم یا سرد شود؟
• آیا هدف فقط حفظ دما است؟
• آیا مخزن به همزن نیاز دارد؟
• جنس قسمت‌های در تماس با محصول چه گریدی باشد؟

پاسخ این سؤالات روی طراحی نهایی مخزن تأثیر مستقیم دارد.

کاربرد مخزن استیل دوجداره

مخازن دوجداره زمانی اهمیت بیشتری پیدا می‌کنند که دما بخشی از فرآیند تولید یا نگهداری محصول باشد.

برای مثال در برخی صنایع غذایی ممکن است یک ماده برای حفظ کیفیت یا ادامه فرآیند نیاز به نگهداری در محدوده دمای مشخص داشته باشد.

در صنایع لبنی نیز کنترل شرایط محصول در مراحل مختلف فرآوری اهمیت زیادی دارد.

صنایع دارویی، آرایشی و بهداشتی و شیمیایی نیز بسته به ماده و فرآیند می‌توانند از مخازن دوجداره برای ذخیره یا فرآوری محصولات استفاده کنند.

البته مخزن دوجداره الزاماً برای تمام مواد و صنایع بهترین انتخاب نیست. اگر ماده نیازی به کنترل دما نداشته باشد، ممکن است استفاده از مخزن استیل تک جداره از نظر اقتصادی منطقی‌تر باشد.

سیستم گرمایش و سرمایش مخزن دوجداره چگونه کار می‌کند؟

یکی از مهم‌ترین دلایل استفاده از مخزن دوجداره، امکان طراحی یک سطح تبادل حرارتی در اطراف مخزن است.

بسته به طراحی، یک سیال گرم یا سرد می‌تواند در فضای مشخص‌شده برای تبادل حرارت گردش کند.

در نتیجه، حرارت از طریق سطح فلزی میان سیال حرارتی و محصول منتقل می‌شود.

برای مثال در یک فرآیند ممکن است آب گرم در مدار مربوط به جداره گردش کند تا دمای ماده افزایش پیدا کند.

در فرآیندی دیگر ممکن است آب سرد یا سیال مناسب سیستم سرمایشی برای کاهش یا کنترل دمای محصول استفاده شود.

نوع سیال، فشار و دمای کاری باید پیش از ساخت مشخص شود و طراحی مخزن و ژاکت متناسب با شرایط واقعی پروژه انجام گیرد.

تفاوت مخزن استیل تک جداره و دوجداره

این یکی از مهم‌ترین سؤالات هنگام خرید مخزن استیل است.

مخزن تک جداره

مخزن تک جداره ساختار ساده‌تری دارد و بیشتر برای ذخیره موادی استفاده می‌شود که نیاز خاصی به گرمایش، سرمایش یا کنترل دما توسط بدنه مخزن ندارند.

به همین دلیل در شرایط مشابه معمولاً ساخت آن نسبت به یک سیستم دوجداره پیچیدگی و هزینه کمتری دارد.

مخزن دوجداره

در مخزن دوجداره، یک ساختار اضافی برای کاربرد مشخص در نظر گرفته می‌شود.

اگر فرآیند شما به انتقال حرارت نیاز داشته باشد، این ساختار می‌تواند امکان گردش سیال گرم یا سرد را فراهم کند.

بنابراین نمی‌توان گفت مخزن دوجداره همیشه بهتر از تک جداره است.

مدل مناسب، مدلی است که با فرآیند شما مطابقت داشته باشد.

اگر صرفاً به یک مخزن ذخیره نیاز دارید، احتمالاً هزینه کردن برای تجهیزات اضافی ضروری نیست. اما اگر کنترل دمای ماده بخشی از فرآیند است، باید مخزن مناسب همان فرآیند طراحی شود.

تفاوت مخزن دوجداره و سه جداره

اصطلاحات دوجداره و سه جداره گاهی در بازار با تعاریف متفاوتی استفاده می‌شوند و همین موضوع می‌تواند باعث سردرگمی خریدار شود.

در بسیاری از طراحی‌های فرآیندی، مخزن می‌تواند شامل بدنه داخلی در تماس با محصول، بخش مربوط به تبادل حرارت و پوشش یا ساختار خارجی باشد.

در بعضی پروژه‌ها نیز عایق حرارتی بین لایه‌ها قرار می‌گیرد.

بنابراین بهتر است به جای انتخاب مخزن فقط بر اساس عبارت «دو جداره» یا «سه جداره»، ساختار دقیق مورد نیاز پروژه مشخص شود.

در پروژه‌هایی که فرآیند پیچیده‌تر است و مخزن به سیستم‌های گرمایش، سرمایش، عایق، همزن و کنترل دقیق‌تر نیاز دارد، استفاده از پروسس تانک استیل می‌تواند گزینه تخصصی‌تری باشد.

مخزن استیل دوجداره 304

استیل 304 یکی از گریدهای متداول در ساخت تجهیزات و مخازن استنلس استیل است.

در بسیاری از کاربردهای عمومی، غذایی و صنعتی که شرایط خورندگی بسیار شدید نیست، می‌توان پس از بررسی شرایط فرآیند از این گرید استفاده کرد.

مزیت اصلی استیل 304 ترکیب مناسب قابلیت ساخت، مقاومت خوردگی برای بسیاری از کاربردها و هزینه مناسب‌تر نسبت به برخی گریدهای بالاتر است.

اما انتخاب 304 نباید صرفاً بر اساس قیمت انجام شود.

نوع ماده، ترکیبات شیمیایی، دما و روش شست‌وشوی مخزن نیز باید بررسی شود.

مخزن استیل دوجداره 316 و 316l

برای برخی محیط‌های خورنده‌تر یا کاربردهایی که الزامات فرآیندی خاص‌تری دارند، ممکن است استفاده از استیل 316 یا 316l توصیه شود.

خانواده 316 به دلیل ترکیب آلیاژی خود در بسیاری از محیط‌ها مقاومت خوردگی بیشتری نسبت به 304 ارائه می‌دهد.

اما این موضوع به معنی مقاومت کامل در برابر تمام مواد شیمیایی و اسیدها نیست.

برای مواد شیمیایی باید مواردی مانند:

نوع ماده، غلظت، دما، زمان تماس و شرایط عملیاتی بررسی شود.

بنابراین هنگام سفارش مخزن برای نگهداری مواد خورنده بهتر است نام دقیق ماده و شرایط کاری اعلام شود.

مخزن استیل دوجداره همزن دار

در بسیاری از خطوط تولید، کنترل دما تنها بخشی از فرآیند است و محصول همزمان باید مخلوط شود.

در چنین شرایطی می‌توان مخزن را به سیستم همزن مجهز کرد.

مجموعه همزن می‌تواند شامل موتور، گیربکس، شفت و پروانه مناسب باشد.

اما انتخاب همزن نیز نباید بدون محاسبه انجام شود.

ویسکوزیته محصول، حجم ماده، سرعت مورد نیاز، هدف از اختلاط و خصوصیات فرآیند در انتخاب نوع همزن مؤثر هستند.

برای مثال همزنی که برای یک مایع رقیق مناسب است الزاماً برای ماده‌ای با ویسکوزیته بالا عملکرد مناسبی نخواهد داشت.

در پروژه‌هایی که اختلاط بخش اصلی فرآیند محسوب می‌شود، بهتر است مخزن و میکسر به‌صورت یک سیستم واحد طراحی شوند.

ظرفیت مخزن استیل دوجداره

مخازن دوجداره را می‌توان در ظرفیت‌های مختلف و بر اساس نیاز خط تولید طراحی کرد.

ظرفیت‌های مورد درخواست می‌توانند شامل:

500 لیتر، 1000 لیتر، 2000 لیتر، 3000 لیتر، 5000 لیتر، 10000 لیتر و ظرفیت‌های سفارشی باشند.

با این حال ظرفیت تنها عامل تعیین‌کننده ابعاد و مشخصات مخزن نیست.

دو مخزن 2000 لیتری ممکن است بر اساس فضای کارخانه دارای نسبت قطر به ارتفاع متفاوتی باشند.

در زمان طراحی باید علاوه بر حجم مفید، مواردی مانند ارتفاع سالن، عرض مسیر ورود تجهیزات، فضای تعمیر و نگهداری و موقعیت سایر دستگاه‌های خط تولید نیز بررسی شوند.

ضخامت ورق مخزن دوجداره

یکی از اشتباهات رایج در خرید مخازن صنعتی، مقایسه محصولات صرفاً بر اساس ظرفیت و قیمت است.

ضخامت ورق باید بر اساس شرایط واقعی مخزن تعیین شود.

عواملی مانند:

• قطر مخزن
• ارتفاع
• ظرفیت
• وزن مخصوص ماده
• شرایط کاری
• نوع عدسی
• ساختار جداره دوم
• فشار احتمالی در مدار ژاکت
• محل نصب

در طراحی اهمیت دارند.

به همین دلیل نمی‌توان یک ضخامت ثابت را برای تمام مخازن دوجداره پیشنهاد کرد.

تجهیزات قابل نصب روی مخزن

مخزن دوجداره را می‌توان بر اساس نیاز پروژه به تجهیزات مختلف مجهز کرد.

از جمله:

• دریچه بازدید یا منهول
• ورودی مواد
• خروجی محصول
• شیر تخلیه
• ونت
• اتصالات بهداشتی
• نشانگر سطح
• سنسور سطح
• دماسنج یا سنسور دما
• پایه
• نردبان
• سیستم شست‌وشوی داخلی
• همزن
• موتور و گیربکس
• اتصالات مربوط به مدار گرمایش یا سرمایش

وجود یا عدم وجود هرکدام از این تجهیزات باید بر اساس کاربرد واقعی تعیین شود.

عایق مخزن دوجداره

در پروژه‌هایی که حفظ دمای محصول اهمیت دارد، عایق‌کاری مناسب می‌تواند به کاهش انتقال حرارت ناخواسته بین مخزن و محیط کمک کند.

نوع و ضخامت عایق باید بر اساس دمای کاری، محیط نصب و هدف پروژه انتخاب شود.

پوشش خارجی نیز می‌تواند برای محافظت از ساختار عایق و ایجاد سطح مناسب در نظر گرفته شود.

اگر کنترل دما برای پروژه اهمیت بالایی دارد، بهتر است شرایط حرارتی در زمان طراحی مشخص شود و عایق صرفاً به‌عنوان یک گزینه جانبی بعد از ساخت در نظر گرفته نشود.

مخزن دوجداره عمودی یا افقی؟

در بسیاری از کاربردهای فرآیندی، ساختار عمودی رایج است؛ زیرا جانمایی تجهیزات، تخلیه و استفاده از فضای کارخانه می‌تواند مناسب‌تر باشد.

با این حال در پروژه‌های خاص امکان طراحی افقی نیز وجود دارد.

انتخاب میان مدل افقی و عمودی به عواملی مانند فضای موجود، فرآیند، تجهیزات جانبی، روش تخلیه و محدودیت‌های نصب بستگی دارد.

قیمت مخزن استیل دوجداره

قیمت مخزن استیل دوجداره بر اساس مشخصات فنی سفارش تعیین می‌شود و اعلام یک قیمت واحد برای تمام پروژه‌ها منطقی نیست.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

ظرفیت مخزن، گرید استیل، ضخامت ورق، ابعاد، نوع جداره، ساختار تبادل حرارتی، عایق، پرداخت سطح، اتصالات، شیرآلات، همزن و سایر تجهیزات جانبی.

همچنین قیمت مواد اولیه و ورق استنلس استیل می‌تواند روی قیمت نهایی ساخت تأثیر داشته باشد.

بنابراین برای مقایسه قیمت دو پیشنهاد، بهتر است مشخصات فنی آنها نیز با یکدیگر مقایسه شود.

یک مخزن ارزان‌تر ممکن است از نظر گرید ورق، ضخامت، تجهیزات یا مشخصات ساخت با گزینه دیگر متفاوت باشد.

هنگام سفارش مخزن استیل دوجداره چه اطلاعاتی اعلام کنیم؟

برای دریافت پیشنهاد فنی و قیمت دقیق‌تر بهتر است اطلاعات زیر را در اختیار سازنده قرار دهید:

ظرفیت مورد نیاز: برای مثال 1000 یا 5000 لیتر.

نوع ماده: مشخص کنید چه محصول یا سیالی داخل مخزن قرار می‌گیرد.

دمای کاری: حداقل و حداکثر دمای مورد نیاز را اعلام کنید.

هدف از جداره: گرمایش، سرمایش، حفظ دما یا کاربرد دیگر.

نیاز به همزن: اگر فرآیند شامل اختلاط است، نوع ماده و ویسکوزیته تقریبی آن اهمیت دارد.

فضای نصب: محدودیت ارتفاع و عرض محل نصب باید مشخص شود.

تجهیزات جانبی: منهول، سنسور، شیر، نردبان و سایر تجهیزات مورد نیاز را اعلام کنید.

ارائه این اطلاعات باعث می‌شود پیشنهاد فنی دقیق‌تری دریافت کنید و مخزن بر اساس کاربرد واقعی طراحی شود.

چرا مخزن استیل باید بر اساس فرآیند طراحی شود؟

ظاهر دو مخزن استیل ممکن است بسیار شبیه یکدیگر باشد، اما شرایط کاری آنها کاملاً متفاوت باشد.

مخزنی که برای نگهداری آب یا یک ماده غذایی طراحی شده است الزاماً برای یک ماده شیمیایی یا فرآیند حرارتی مناسب نیست.

به همین دلیل در خرید تجهیزات صنعتی بهتر است تمرکز تنها روی حجم و قیمت نباشد.

گرید استیل، ضخامت، کیفیت ساخت، نوع اتصالات و سازگاری طراحی با فرآیند اهمیت بیشتری دارند.

سفارش ساخت مخزن استیل دوجداره از گروه صنعتی چکش

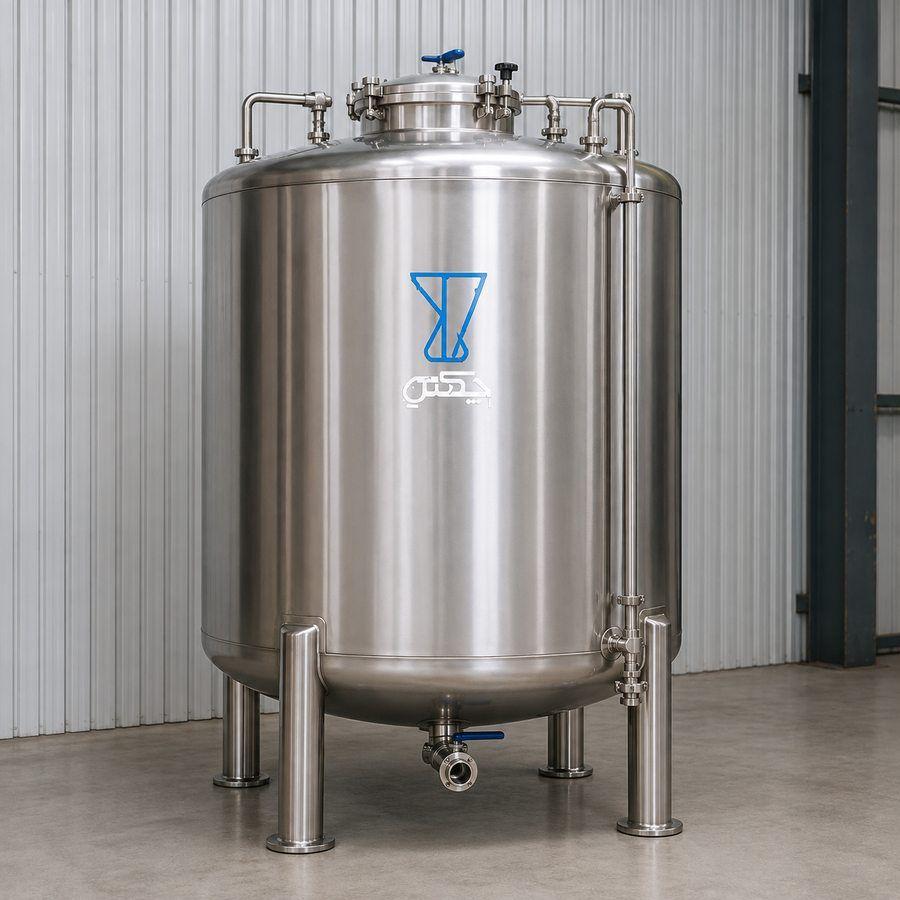

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت مخزن استیل دوجداره در ظرفیت‌ها و مشخصات مختلف را متناسب با نیاز پروژه‌های صنعتی فراهم می‌کند.

امکان بررسی گریدهای مختلف استنلس استیل، طراحی سیستم گرمایش یا سرمایش، عایق‌کاری، نصب همزن و استفاده از تجهیزات جانبی مورد نیاز پروژه وجود دارد.

برای دریافت مشاوره و استعلام قیمت، ظرفیت مخزن، نوع ماده، دمای کاری و تجهیزات مورد نیاز خود را اعلام کنید تا شرایط پروژه بررسی شود.

برای استعلام قیمت و سفارش ساخت مخزن استیل دوجداره با گروه صنعتی و تولیدی چکش تماس بگیرید.
