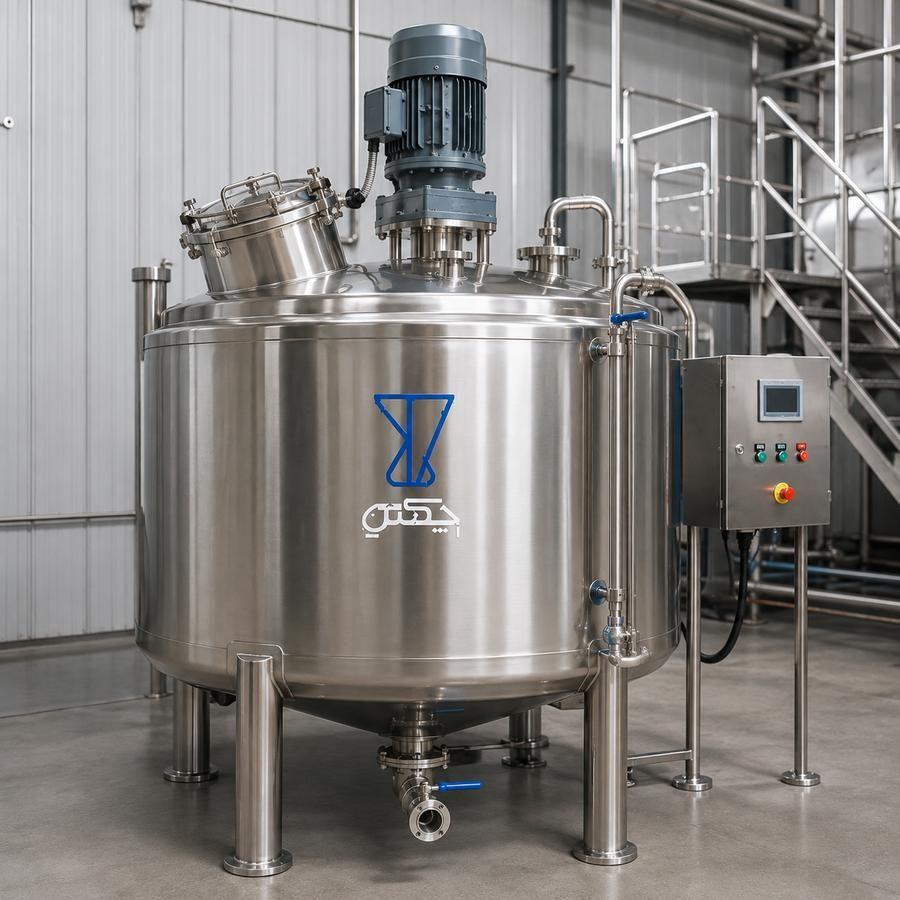

مخزن استیل همزن دار | طراحی و ساخت مخزن میکسر استیل

مخزن استیل همزن دار یکی از تجهیزات کاربردی خطوط تولید است که برای نگهداری و همزمان مخلوط کردن مواد مایع، نیمه‌مایع یا برخی ترکیبات با ویسکوزیته متفاوت مورد استفاده قرار می‌گیرد. این تجهیزات معمولاً از یک مخزن استنلس استیل به همراه مجموعه همزن شامل الکتروموتور، گیربکس در صورت نیاز، شفت و پروانه تشکیل می‌شوند.

مخزن همزن دار در صنایع غذایی، لبنی، دارویی، آرایشی و بهداشتی، شوینده و برخی صنایع شیمیایی کاربرد دارد؛ اما نوع مخزن و به‌خصوص سیستم همزن باید متناسب با ماده و فرآیند انتخاب شود.

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت مخزن استیل همزن دار در ظرفیت‌ها و مشخصات مختلف را بر اساس نوع ماده، ظرفیت، ویسکوزیته، سرعت اختلاط، دمای کاری و شرایط خط تولید فراهم می‌کند.

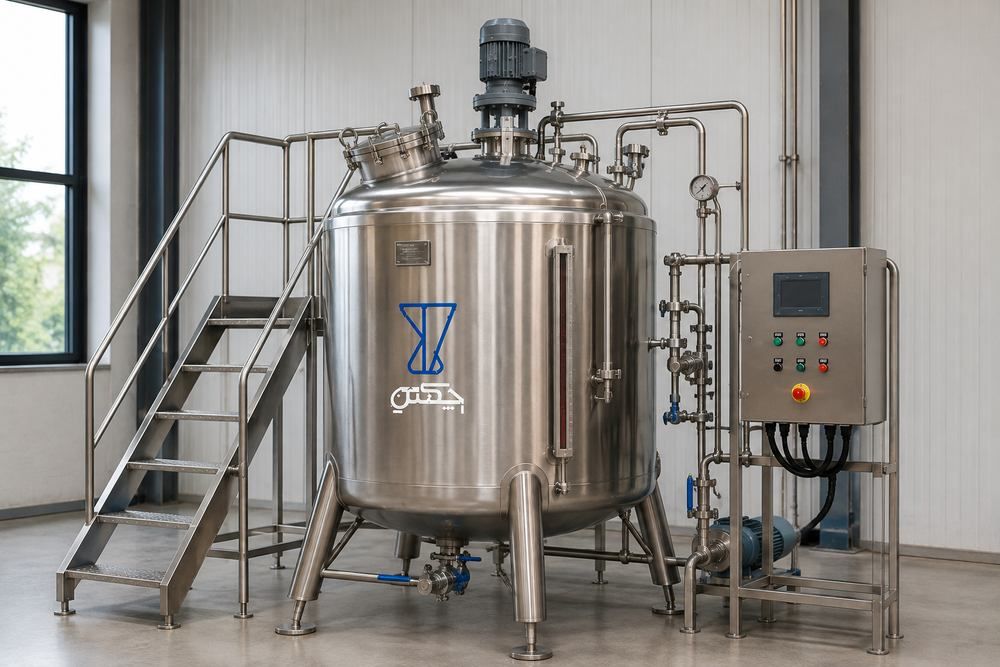

مخزن استیل همزن دار چیست؟

مخزن استیل همزن دار در ساده‌ترین حالت یک مخزن استنلس استیل است که سیستم اختلاط روی آن نصب شده است.

این سیستم معمولاً شامل موتور، شفت و یک یا چند پروانه است و بسته به نیاز فرآیند ممکن است گیربکس نیز در مجموعه مورد استفاده قرار گیرد.

با روشن شدن موتور، حرکت دورانی از طریق شفت به پروانه منتقل می‌شود و حرکت پروانه باعث ایجاد جریان در ماده داخل مخزن می‌شود.

اما طراحی صحیح سیستم اختلاط بسیار مهم‌تر از صرفاً نصب یک موتور روی مخزن است.

نوع پروانه، قطر آن، محل نصب، سرعت دوران و توان موتور باید با خصوصیات ماده داخل مخزن هماهنگ باشد.

مخزن استیل همزن دار چه کاربردی دارد؟

این مخازن زمانی مورد استفاده قرار می‌گیرند که علاوه بر ذخیره ماده، نیاز به ایجاد حرکت یا اختلاط داخل مخزن وجود داشته باشد.

هدف از اختلاط می‌تواند متفاوت باشد.

برای مثال ممکن است لازم باشد دو یا چند ماده با یکدیگر ترکیب شوند، از ته‌نشینی یک ماده جلوگیری شود یا ترکیب داخل مخزن تا حد امکان یکنواخت باقی بماند.

در برخی فرآیندها نیز همزن همراه با سیستم گرمایش یا سرمایش استفاده می‌شود تا علاوه بر اختلاط، انتقال حرارت در محصول بهتر انجام شود.

بنابراین اولین قدم در انتخاب مخزن همزن دار، مشخص کردن هدف واقعی از همزدن ماده است.

کاربرد مخزن همزن دار در صنایع غذایی

صنایع غذایی یکی از مهم‌ترین حوزه‌های استفاده از مخازن استیل همزن دار هستند.

این تجهیزات بسته به طراحی می‌توانند برای برخی مواد اولیه، محلول‌ها، سس‌ها، شربت‌ها، روغن‌ها و سایر ترکیبات غذایی مورد استفاده قرار گیرند.

در این صنعت علاوه بر عملکرد همزن، قابلیت شست‌وشوی مخزن و کیفیت قسمت‌های در تماس با محصول اهمیت زیادی دارد.

نوع استیل نیز باید متناسب با ماده و شرایط فرآیند انتخاب شود.

مخزن همزن دار صنایع لبنی

در برخی مراحل تولید محصولات لبنی نیاز به نگهداری همراه با اختلاط یا ایجاد گردش مناسب محصول وجود دارد.

مخزن استیل همزن دار می‌تواند بر اساس نوع محصول و فرآیند برای چنین کاربردهایی طراحی شود.

در صنایع لبنی طراحی بهداشتی، سطح داخلی مناسب و قابلیت شست‌وشوی تجهیزات از اهمیت بالایی برخوردار است.

مخزن همزن دار صنایع آرایشی و بهداشتی

بسیاری از محصولات آرایشی و بهداشتی دارای ویسکوزیته بالاتری نسبت به آب هستند.

محصولاتی مانند برخی شامپوها، ژل‌ها، کرم‌ها، لوسیون‌ها و شوینده‌ها ممکن است به سیستم اختلاط تخصصی‌تری نیاز داشته باشند.

در این شرایط استفاده از یک پروانه ساده و موتور با دور بالا الزاماً نتیجه مناسبی ایجاد نمی‌کند.

ویسکوزیته محصول و هدف فرآیند باید قبل از طراحی همزن مشخص شود.

مخزن همزن دار صنایع شیمیایی

برای برخی محلول‌ها و مواد شیمیایی نیز می‌توان از مخزن استیل مجهز به همزن استفاده کرد.

با این حال سازگاری ماده با گرید استیل و اجزای در تماس با محصول باید بررسی شود.

نام ماده، غلظت، دمای کاری و شرایط فرآیند اطلاعات مهمی برای انتخاب جنس تجهیزات هستند.

اجزای اصلی مخزن استیل همزن دار

ساختار این تجهیزات بر اساس پروژه متفاوت است، اما یک سیستم متداول می‌تواند شامل اجزای زیر باشد:

• بدنه مخزن استنلس استیل
• الکتروموتور
• گیربکس در صورت نیاز
• شفت همزن
• پروانه یا پره
• کوپلینگ و اتصالات مکانیکی
• ورودی مواد
• خروجی محصول
• دریچه بازدید
• پایه‌های مخزن
• شیرآلات و اتصالات مورد نیاز

در پروژه‌های پیشرفته‌تر، تجهیزات اندازه‌گیری و کنترل نیز می‌توانند به سیستم اضافه شوند.

موتور مخزن همزن دار چگونه انتخاب می‌شود؟

توان الکتروموتور یکی از پارامترهای مهم سیستم اختلاط است.

با این حال انتخاب موتور صرفاً بر اساس ظرفیت مخزن روش مناسبی نیست.

برای مثال دو مخزن 2000 لیتری ممکن است به موتورهای کاملاً متفاوتی نیاز داشته باشند؛ زیرا یکی حاوی مایع رقیق و دیگری حاوی ماده غلیظ است.

در انتخاب سیستم محرک باید عواملی مانند:

حجم محصول، چگالی، ویسکوزیته، سرعت مورد نیاز، نوع پروانه و هدف اختلاط بررسی شوند.

به همین دلیل بهتر است قبل از اعلام توان موتور، اطلاعات ماده و فرآیند مشخص شود.

گیربکس در مخزن همزن دار چه کاربردی دارد؟

در بسیاری از سیستم‌های اختلاط لازم است سرعت خروجی موتور متناسب با فرآیند تغییر کند.

گیربکس می‌تواند برای کاهش سرعت و افزایش گشتاور متناسب با طراحی سیستم مورد استفاده قرار گیرد.

به‌خصوص در فرآیندهایی که ماده غلیظ‌تر است، گشتاور مورد نیاز اهمیت بیشتری پیدا می‌کند.

اما استفاده از گیربکس نیز باید بر اساس نیاز واقعی فرآیند انجام شود و وجود آن برای تمام مخازن الزامی نیست.

انواع پروانه همزن

پروانه یکی از مهم‌ترین بخش‌های سیستم اختلاط است و مستقیماً با ماده در تماس قرار می‌گیرد.

هندسه پروانه روی نحوه حرکت سیال در مخزن تأثیر می‌گذارد.

بسته به نوع ماده و فرآیند می‌توان از طراحی‌های متفاوت استفاده کرد.

برخی پروانه‌ها برای ایجاد جریان در مایعات نسبتاً رقیق مناسب هستند، در حالی که برای مواد غلیظ‌تر ممکن است از ساختارهایی استفاده شود که سطح بیشتری از محصول را درگیر می‌کنند.

بنابراین سؤال «بهترین پروانه همزن چیست؟» بدون دانستن نوع ماده پاسخ دقیقی ندارد.

مخزن استیل همزن دار برای مواد غلیظ

یکی از مهم‌ترین کاربردهای تخصصی مخازن میکسر، فرآوری مواد با ویسکوزیته بالاتر است.

هرچه ویسکوزیته افزایش پیدا کند، حرکت دادن ماده دشوارتر می‌شود و سیستم اختلاط باید متناسب با این شرایط طراحی شود.

در این حالت پارامترهایی مانند گشتاور، دور همزن، قطر پروانه و فاصله آن از دیواره اهمیت بیشتری پیدا می‌کنند.

گاهی نیز طراحی همزن به شکلی انجام می‌شود که بخش بیشتری از سطح داخلی مخزن را پوشش دهد.

اگر محصول شما غلیظ است، بهتر است پیش از سفارش ویسکوزیته تقریبی یا نمونه محصول برای بررسی اعلام شود.

مخزن استیل همزن دار تک جداره

اگر فرآیند فقط به اختلاط نیاز داشته باشد و کنترل دمای محصول اهمیت خاصی نداشته باشد، می‌توان مخزن را با ساختار تک جداره طراحی کرد.

این مدل نسبت به سیستم‌های دارای ژاکت و عایق ساختار ساده‌تری دارد.

در نتیجه برای بسیاری از فرآیندهای ساده می‌تواند انتخاب اقتصادی‌تری باشد.

مخزن استیل همزن دار دوجداره

اگر علاوه بر اختلاط نیاز به گرم یا سرد کردن محصول وجود داشته باشد، می‌توان ساختار دوجداره مناسب فرآیند را بررسی کرد.

در این حالت سیستم همزن به گردش و اختلاط محصول کمک می‌کند و جداره مربوط به تبادل حرارت نیز برای کنترل دما مورد استفاده قرار می‌گیرد.

اگر فرآیند شامل چند عملیات مانند اختلاط، کنترل دما و آماده‌سازی محصول باشد، استفاده از پروسس تانک استیل می‌تواند گزینه تخصصی‌تری باشد.

مخزن استیل همزن دار 304

استیل 304 یکی از گریدهای متداول برای ساخت بسیاری از مخازن و تجهیزات صنعتی است.

در کاربردهایی که ماده و شرایط کاری با 304 سازگار باشند، این گرید می‌تواند انتخاب مناسبی باشد.

با این حال نوع استیل نباید صرفاً بر اساس قیمت انتخاب شود.

مخزن استیل همزن دار 316 و 316l

در برخی فرآیندهای حساس‌تر یا محیط‌هایی با شرایط خوردگی بیشتر، ممکن است استفاده از استیل 316 یا 316l مناسب‌تر باشد.

انتخاب نهایی باید بر اساس نوع محصول، ترکیبات شیمیایی، دما و شرایط شست‌وشو انجام شود.

در صنایع شیمیایی به‌خصوص باید سازگاری ماده با استنلس استیل مورد بررسی قرار گیرد.

ظرفیت مخزن استیل همزن دار

مخازن همزن دار را می‌توان در ظرفیت‌های متنوع طراحی و تولید کرد.

از جمله:

500 لیتر، 1000 لیتر، 2000 لیتر، 3000 لیتر، 5000 لیتر، 10000 لیتر و ظرفیت‌های سفارشی.

اما با افزایش ظرفیت، تنها اندازه مخزن تغییر نمی‌کند.

توان و گشتاور سیستم همزن، قطر شفت، نوع پروانه و مشخصات سازه‌ای مخزن نیز باید متناسب با ظرفیت و ماده مورد بازنگری قرار گیرند.

مخزن همزن دار عمودی یا افقی؟

بخش زیادی از مخازن همزن دار صنعتی به‌صورت عمودی طراحی می‌شوند؛ زیرا نصب سیستم همزن از قسمت بالای مخزن در بسیاری از فرآیندها امکان طراحی مناسبی ایجاد می‌کند.

با این حال انتخاب ساختار نهایی به فرآیند و محدودیت‌های پروژه بستگی دارد.

ارتفاع سالن، فضای نصب، محل ورود و خروج مواد و دسترسی برای تعمیر و نگهداری باید پیش از طراحی بررسی شوند.

تجهیزات جانبی مخزن میکسر استیل

علاوه بر سیستم همزن، امکان نصب تجهیزات مختلف روی مخزن وجود دارد.

برای مثال:

• دریچه بازدید
• شیر تخلیه
• ورودی مواد
• خروجی محصول
• ونت
• سنسور دما
• سنسور یا نشانگر سطح
• نردبان
• سیستم شست‌وشوی داخلی
• اینورتر یا سیستم کنترل دور در صورت نیاز
• تابلو کنترل

انتخاب این تجهیزات باید متناسب با خط تولید انجام شود.

کنترل دور همزن

برخی فرآیندها ممکن است در مراحل مختلف به سرعت‌های متفاوتی نیاز داشته باشند.

در چنین شرایطی امکان بررسی سیستم کنترل سرعت موتور وجود دارد.

کنترل دور می‌تواند انعطاف بیشتری در فرآیند ایجاد کند، اما محدوده عملکرد سیستم باید با موتور، گیربکس و طراحی مکانیکی همزن هماهنگ باشد.

قیمت مخزن استیل همزن دار

قیمت مخزن استیل همزن دار به مشخصات فنی پروژه وابسته است.

عوامل مهم شامل:

ظرفیت، گرید استیل، ضخامت ورق، نوع مخزن، موتور، گیربکس، شفت، نوع پروانه، سیستم کنترل، تجهیزات جانبی و نیاز یا عدم نیاز به سیستم حرارتی هستند.

به همین دلیل دو مخزن 1000 لیتری همزن دار ممکن است قیمت کاملاً متفاوتی داشته باشند.

یکی ممکن است برای یک مایع رقیق با سیستم اختلاط ساده طراحی شود و دیگری برای محصول غلیظ به موتور، گیربکس و پروانه تخصصی نیاز داشته باشد.

بنابراین هنگام مقایسه قیمت بهتر است مشخصات سیستم همزن نیز بررسی شود.

برای سفارش مخزن همزن دار چه اطلاعاتی لازم است؟

برای طراحی مناسب بهتر است اطلاعات زیر را هنگام استعلام ارائه کنید:

نوع ماده: چه محصولی قرار است مخلوط شود؟

ظرفیت: حجم مورد نیاز چقدر است؟

ویسکوزیته: ماده رقیق، نیمه‌غلیظ یا غلیظ است؟

هدف اختلاط: ترکیب مواد، جلوگیری از ته‌نشینی یا کاربرد دیگر؟

دمای کاری: آیا ماده باید گرم یا سرد شود؟

زمان اختلاط: فرآیند تقریباً چه مدت طول می‌کشد؟

گرید مورد نظر: در صورت داشتن الزام مشخص، 304، 316 یا 316l را اعلام کنید.

فضای نصب: محدودیت ارتفاع یا ابعاد را مشخص کنید.

بر اساس این اطلاعات می‌توان طراحی مناسب‌تری برای مخزن و سیستم همزن انجام داد.

سفارش ساخت مخزن استیل همزن دار از گروه صنعتی چکش

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن استیل همزن دار و مخزن میکسر استیل را بر اساس نیاز خطوط تولید فراهم می‌کند.

ظرفیت مخزن، گرید استیل، نوع پروانه، موتور، گیربکس و تجهیزات جانبی می‌توانند بر اساس مشخصات ماده و فرآیند انتخاب شوند.

برای دریافت پیشنهاد فنی و استعلام قیمت، اطلاعات محصول، ظرفیت، ویسکوزیته و شرایط فرآیند خود را اعلام کنید.

برای مشاوره و استعلام قیمت مخزن استیل همزن دار با گروه صنعتی و تولیدی چکش تماس بگیرید.
