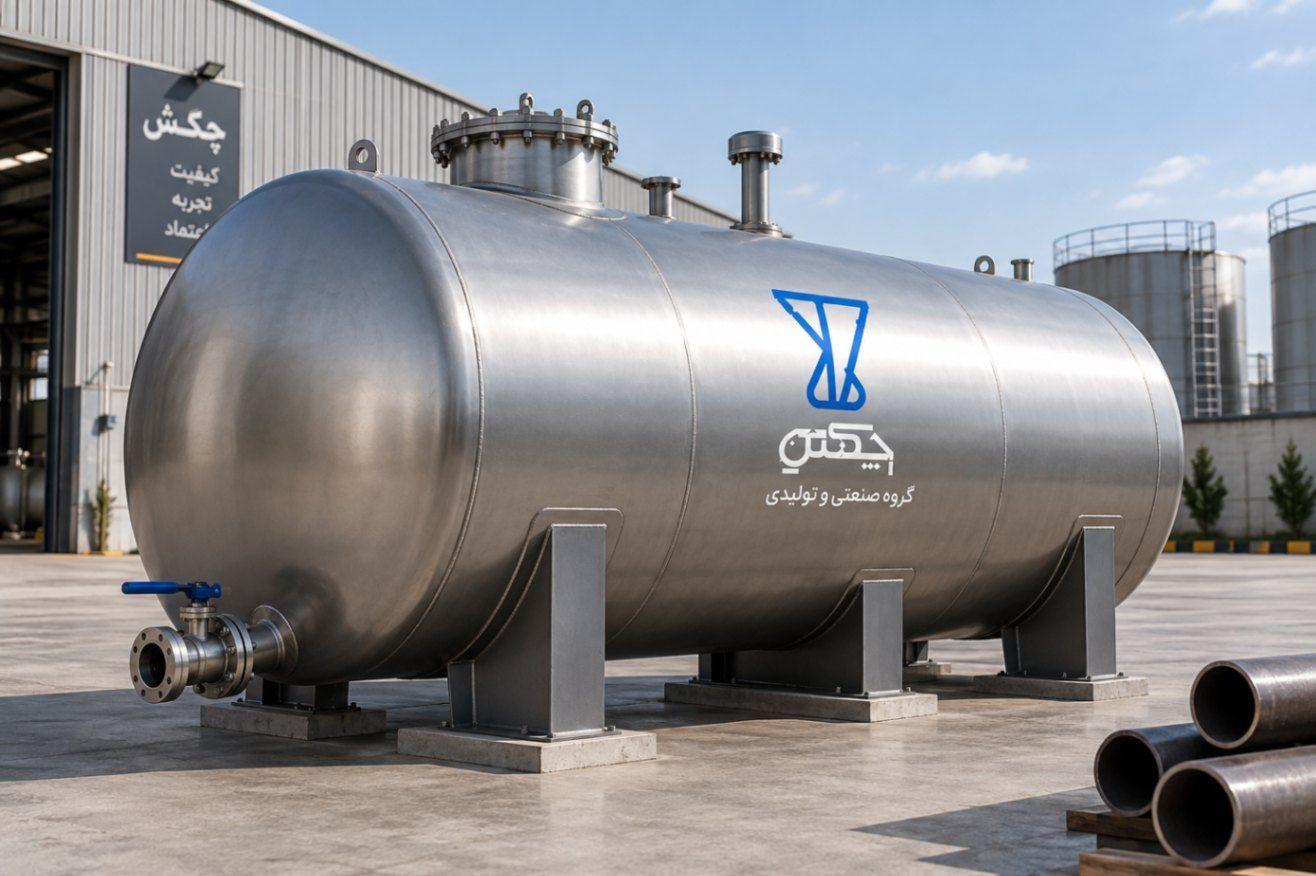

مخزن زمینی افقی

مخزن زمینی افقی با ورق سیاه، گالوانیزه یا استیل برای ذخیره آب، سوخت و مایعات صنعتی

مخزن زمینی افقی استوانه‌ای با محور افقی است و برای نصب در جاهایی که محدودیت ارتفاع دارند مناسب است. جنس بدنه، ضخامت، ابعاد، پایه و تجهیزات مطابق نوع ماده و فضای نصب تعیین می‌شود.

اطلاعات محصول

دسته‌بندی
مخزن زمینی – تانکر زمینی
نوع محصول
مخزن زمینی افقی
جنس محصول
ورق سیاه / گالوانیزه / استیل (طبق سفارش)
ضخامت
طبق محاسبه و سفارش
ابعاد
طبق ظرفیت و فضای نصب

توضیحات

مخزن زمینی افقی یکی از پرکاربردترین تجهیزات ذخیره‌سازی آب، سوخت و مایعات صنعتی است که به‌صورت استوانه‌ای و با محور افقی طراحی می‌شود. این مخازن معمولاً روی پایه‌های فلزی یا ساپورت‌های مناسب قرار می‌گیرند و بسته به نوع کاربرد، در ظرفیت‌ها و ابعاد مختلف قابل ساخت هستند.

تانکر زمینی افقی برای مجموعه‌هایی که به ذخیره حجم مشخصی از مایعات نیاز دارند، اما با محدودیت ارتفاع یا شرایط خاص جانمایی مواجه هستند، می‌تواند انتخاب مناسبی باشد.

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن زمینی افقی با ورق سیاه، گالوانیزه و استنلس استیل را بر اساس ظرفیت، نوع ماده، شرایط نصب و مشخصات فنی مورد نیاز پروژه فراهم می‌کند.

مخزن زمینی افقی چیست؟

مخزن زمینی افقی، مخزنی با بدنه استوانه‌ای است که محور طولی آن به‌صورت افقی قرار می‌گیرد.

این مخازن برخلاف مخازن عمودی، معمولاً طول بیشتری نسبت به ارتفاع خود دارند و وزن آنها از طریق پایه‌ها یا تکیه‌گاه‌های مناسب به بستر نصب منتقل می‌شود.

بدنه مخزن می‌تواند از ورق فولادی یا استنلس استیل ساخته شود و دو انتهای آن بسته به طراحی دارای عدسی یا ساختار انتهایی مناسب باشند.

مخزن افقی را می‌توان برای ذخیره آب، برخی سوخت‌ها و مایعات صنعتی سازگار با جنس بدنه طراحی کرد.

البته یک مخزن ساخته‌شده برای ذخیره آب الزاماً برای نگهداری گازوئیل یا مواد شیمیایی مناسب نیست. نوع ماده باید پیش از طراحی مشخص شود.

کاربرد مخزن زمینی افقی

مخزن افقی ذخیره آب

یکی از کاربردهای رایج تانکر زمینی افقی، ذخیره آب مورد نیاز کارخانه‌ها، کارگاه‌ها، تأسیسات، پروژه‌های عمرانی و مجموعه‌های کشاورزی است.

ظرفیت مخزن باید با توجه به میزان مصرف و مدت‌زمان ذخیره مورد نیاز تعیین شود.

برای مثال، اگر یک مجموعه روزانه ۵۰۰۰ لیتر آب مصرف کند و به ذخیره دو روزه نیاز داشته باشد، حجم اولیه مورد نیاز حدود ۱۰۰۰۰ لیتر خواهد بود.

در انتخاب ظرفیت نهایی باید حجم مفید، فضای خالی مورد نیاز و شرایط بهره‌برداری نیز بررسی شود.

برای ذخیره آب آشامیدنی، جنس مخزن و پوشش سطوح در تماس با آب باید با الزامات بهداشتی مربوط به آن کاربرد سازگار باشند.

مخزن زمینی افقی گازوئیل

در کارخانه‌ها، کارگاه‌ها و مجموعه‌هایی که از دیزل ژنراتور یا تجهیزات سوختی استفاده می‌کنند، وجود مخزن ذخیره گازوئیل می‌تواند ضروری باشد.

تانکر افقی به دلیل ساختار و امکان جانمایی در ارتفاع کمتر، در برخی پروژه‌های ذخیره سوخت مورد استفاده قرار می‌گیرد.

با این حال طراحی مخزن سوخت باید با توجه به نوع سوخت، شرایط محیطی، تجهیزات تهویه، کنترل نشتی و الزامات ایمنی انجام شود.

مناسب بودن یک مخزن برای ذخیره آب به معنی مناسب بودن آن برای ذخیره گازوئیل نیست.

مخزن افقی مایعات صنعتی

در برخی خطوط تولید، مواد اولیه یا محصولات مایع باید پیش از مصرف یا انتقال در مخزن نگهداری شوند.

مخزن افقی می‌تواند برای این کاربرد طراحی شود، مشروط بر اینکه جنس بدنه و تجهیزات آن با ماده ذخیره‌شده سازگار باشند.

برای مواد شیمیایی باید نوع ماده، غلظت، دما و شرایط تماس مشخص شود.

انواع مخزن زمینی افقی بر اساس جنس

یکی از مهم‌ترین تصمیم‌ها هنگام خرید تانکر افقی، انتخاب جنس مناسب بدنه است.

مخزن زمینی افقی ورق سیاه

ورق فولادی کربنی یکی از گزینه‌های مورد استفاده در ساخت مخازن فلزی صنعتی است.

این نوع مخزن می‌تواند برای برخی کاربردهای ذخیره آب صنعتی، سوخت و مایعات سازگار با فولاد مورد استفاده قرار گیرد.

در صورت نیاز، پوشش داخلی یا خارجی مناسب برای محافظت در برابر خوردگی در نظر گرفته می‌شود.

نوع پوشش باید متناسب با ماده داخل مخزن و شرایط محیطی انتخاب شود.

مخزن زمینی افقی گالوانیزه

در مخازن گالوانیزه، پوشش روی برای محافظت از فولاد در برابر برخی شرایط خوردگی استفاده می‌شود.

این مخازن در بعضی کاربردهای ذخیره آب قابل بررسی هستند.

با این حال گالوانیزه بودن به معنی مناسب بودن مخزن برای تمام مواد شیمیایی یا شرایط کاری نیست.

مخزن زمینی افقی استیل

در کاربردهایی که مقاومت خوردگی، شرایط بهداشتی یا سازگاری با محصول اهمیت بیشتری دارد، می‌توان استفاده از استنلس استیل را بررسی کرد.

گریدهای ۳۰۴ و ۳۱۶ از گزینه‌های متداول در ساخت تجهیزات استنلس استیل هستند.

انتخاب گرید باید با توجه به نوع ماده، دما، غلظت و شرایط فرآیند انجام شود.

ظرفیت مخزن زمینی افقی

مخازن افقی را می‌توان در ظرفیت‌های مختلف طراحی کرد.

ظرفیت‌های مورد درخواست می‌توانند شامل موارد زیر باشند:

  • مخزن زمینی افقی ۵۰۰۰ لیتری
  • مخزن زمینی افقی ۱۰۰۰۰ لیتری
  • مخزن زمینی افقی ۱۵۰۰۰ لیتری
  • مخزن زمینی افقی ۲۰۰۰۰ لیتری
  • مخزن زمینی افقی ۳۰۰۰۰ لیتری
  • ظرفیت‌های سفارشی متناسب با پروژه

ظرفیت بیشتر الزاماً به معنی افزایش یکسان طول و قطر مخزن نیست.

ممکن است دو مخزن با ظرفیت یکسان، به دلیل محدودیت فضای نصب، ابعاد متفاوتی داشته باشند.

برای مثال، در محیطی که محدودیت ارتفاع وجود دارد، ممکن است لازم باشد قطر مخزن کاهش و طول آن افزایش پیدا کند.

البته این تغییر باید از نظر ضخامت، پایه‌ها و شرایط سازه‌ای بررسی شود.

ابعاد مخزن زمینی افقی چگونه تعیین می‌شود؟

ابعاد مخزن به ظرفیت مورد نیاز و محدودیت‌های محل نصب بستگی دارد.

در طراحی باید طول، قطر، ارتفاع کلی با احتساب پایه‌ها و فضای دسترسی به تجهیزات مشخص شود.

همچنین لازم است مسیر حمل مخزن تا محل نصب بررسی شود.

گاهی مخزنی از نظر ظرفیت برای پروژه مناسب است، اما به دلیل محدودیت عرض ورودی کارخانه یا ارتفاع مسیر حمل، امکان انتقال آن به محل نصب وجود ندارد.

بنابراین بهتر است پیش از سفارش، محدودیت‌های ابعادی پروژه اعلام شوند.

ضخامت ورق مخزن زمینی افقی

یکی از سؤالات مهم خریداران این است که تانکر افقی با ورق چند میلی‌متر ساخته می‌شود.

برای این سؤال نمی‌توان بدون بررسی مشخصات پروژه یک عدد ثابت ارائه کرد.

ضخامت ورق به عواملی مانند ظرفیت، قطر، طول، چگالی ماده، شرایط کاری، نوع عدسی، فاصله تکیه‌گاه‌ها و بارهای وارد بر مخزن بستگی دارد.

در مخازن افقی، نحوه انتقال وزن بدنه و مایع به پایه‌ها نیز اهمیت دارد.

بنابراین هنگام مقایسه قیمت دو مخزن، باید علاوه بر ظرفیت، ضخامت ورق و مشخصات ساخت آنها نیز بررسی شود.

پایه و ساپورت مخزن زمینی افقی

یکی از تفاوت‌های مهم مخزن افقی با برخی مدل‌های عمودی، نحوه استقرار آن است.

مخازن افقی معمولاً روی تکیه‌گاه‌هایی قرار می‌گیرند که متناسب با شکل بدنه و وزن مخزن طراحی شده‌اند.

این تکیه‌گاه‌ها باید بتوانند بار مخزن در شرایط بهره‌برداری را به بستر نصب منتقل کنند.

تعداد، ابعاد و محل قرارگیری پایه‌ها باید بر اساس طراحی تعیین شود.

انتخاب نامناسب فاصله پایه‌ها یا طراحی ضعیف محل اتصال آنها می‌تواند باعث ایجاد تنش‌های نامطلوب در بدنه شود.

به همین دلیل پایه مخزن صرفاً یک قطعه نگهدارنده ساده نیست و باید به‌عنوان بخشی از طراحی مجموعه در نظر گرفته شود.

فونداسیون و شرایط نصب مخزن افقی

پیش از نصب مخزن باید ظرفیت باربری و شرایط بستر بررسی شود.

برای مثال، ۱۰۰۰۰ لیتر آب تقریباً ۱۰ تن وزن دارد. وزن بدنه، اتصالات و تجهیزات مخزن نیز به این مقدار اضافه می‌شود.

بنابراین محل نصب باید برای تحمل وزن مجموعه در شرایط بهره‌برداری مناسب باشد.

تراز بودن بستر، نحوه استقرار پایه‌ها، دسترسی برای تخلیه و تعمیرات و شرایط محیطی نیز اهمیت دارند.

در پروژه‌هایی که مخزن در فضای باز نصب می‌شود، اثر بارهای محیطی و الزامات مهار مخزن نیز باید متناسب با شرایط محل بررسی شوند.

تجهیزات قابل نصب روی تانکر زمینی افقی

بسته به کاربرد، امکان در نظر گرفتن تجهیزات مختلف در طراحی مخزن وجود دارد.

این تجهیزات می‌توانند شامل موارد زیر باشند:

  • دریچه بازدید یا منهول
  • ورودی ماده
  • خروجی محصول
  • شیر تخلیه
  • ونت مناسب
  • نشانگر یا سنسور سطح
  • لوله سرریز در صورت نیاز
  • پایه و ساپورت
  • نردبان و سکوی دسترسی در صورت نیاز
  • اتصالات مورد نیاز خط تولید

محل نصب این تجهیزات بهتر است پیش از ساخت مشخص شود تا جانمایی آنها متناسب با فرآیند انجام گیرد.

تفاوت مخزن زمینی افقی و عمودی

مخزن افقی و عمودی هر دو برای ذخیره‌سازی مایعات قابل استفاده هستند، اما از نظر شکل و شرایط نصب تفاوت دارند.

ویژگیمخزن افقیمخزن عمودی
شکل استقرارمحور افقیمحور عمودی
سطح اشغالوابسته به طول و قطرمعمولاً مناسب‌تر برای محدودیت سطح
ارتفاعدر بسیاری از طراحی‌ها کمتروابسته به ظرفیت و قطر
نوع تکیه‌گاهمعمولاً پایه یا ساپورتپایه یا بستر مناسب
انتخاب نهاییبر اساس فضای نصب و فرآیندبر اساس فضای نصب و فرآیند

اگر ارتفاع محل نصب محدود است، مخزن افقی می‌تواند گزینه مناسبی باشد.

اما اگر سطح اشغال زمین اهمیت بیشتری دارد، ممکن است مخزن عمودی انتخاب مناسب‌تری باشد.

تفاوت مخزن زمینی افقی و مخزن ماشینی

مخزن زمینی برای استقرار ثابت طراحی می‌شود، در حالی که مخزن ماشینی یا مخزن حمل برای نصب روی وسیله نقلیه و جابه‌جایی ماده مورد استفاده قرار می‌گیرد.

در مخازن حمل، بارهای ناشی از حرکت، ترمز، شتاب و شرایط جاده نیز در طراحی اهمیت دارند.

بنابراین نباید یک مخزن زمینی را بدون بررسی و طراحی مناسب به‌عنوان مخزن حمل استفاده کرد.

قیمت مخزن زمینی افقی

قیمت تانکر زمینی افقی بر اساس مشخصات فنی سفارش تعیین می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

ظرفیت، جنس ورق، ضخامت بدنه، قطر و طول، نوع عدسی، تعداد و ساختار پایه‌ها، پوشش داخلی و خارجی، تجهیزات جانبی و شرایط حمل و نصب.

به همین دلیل دو مخزن افقی ۱۰۰۰۰ لیتری ممکن است قیمت یکسانی نداشته باشند.

برای مثال، مخزنی که با ورق سیاه و تجهیزات ساده ساخته می‌شود از نظر مشخصات و هزینه با مخزن استنلس استیل مجهز به اتصالات تخصصی متفاوت است.

برای مقایسه دقیق قیمت، بهتر است مشخصات فنی پیشنهادهای دریافتی نیز بررسی شوند.

هنگام سفارش مخزن زمینی افقی چه اطلاعاتی ارائه کنیم؟

برای دریافت پیشنهاد فنی و قیمت دقیق‌تر، بهتر است اطلاعات زیر را اعلام کنید:

نوع ماده: آب، گازوئیل یا مایع صنعتی مورد نظر.

ظرفیت: حجم ذخیره مورد نیاز.

جنس مخزن: ورق سیاه، گالوانیزه یا استنلس استیل.

محل نصب: فضای باز یا داخل سالن.

محدودیت ابعاد: طول، عرض و ارتفاع مجاز.

شرایط کاری: دما، فشار و سایر الزامات فرآیند.

تجهیزات جانبی: منهول، شیرآلات، سنسور، نردبان و سایر اتصالات.

اگر درباره ضخامت یا جنس مناسب اطمینان ندارید، بهتر است ابتدا نوع ماده و شرایط پروژه را اعلام کنید تا امکان بررسی فنی وجود داشته باشد.

سفارش ساخت مخزن زمینی افقی از گروه صنعتی چکش

گروه صنعتی و تولیدی چکش امکان طراحی و ساخت انواع مخزن زمینی افقی را در ظرفیت‌ها و ابعاد مختلف بر اساس نیاز پروژه فراهم می‌کند.

جنس ورق، ضخامت، ابعاد، نوع پایه و تجهیزات جانبی بر اساس نوع ماده و شرایط بهره‌برداری قابل بررسی و انتخاب هستند.

برای دریافت مشاوره و استعلام قیمت، ظرفیت مورد نیاز، نوع ماده، محل نصب و مشخصات پروژه را برای کارشناسان گروه صنعتی چکش ارسال کنید.

برای قیمت و سفارش از فرم تماس استفاده کنید. سایر سیلوها را در لیست محصولات ببینید.

چرا مخزن زمینی افقی؟

  • ۱

    ارتفاع کم

    مناسب فضاهای با محدودیت ارتفاع.

  • ۲

    جنس‌های مختلف

    ورق سیاه، گالوانیزه یا استیل مطابق ماده.

  • ۳

    تجهیزات سفارشی

    منهول، شیر، ونت و سنسور مطابق نیاز.

سوالات متداول

عدد ثابتی ندارد و با ظرفیت، قطر، طول، چگالی ماده، نوع عدسی و فاصله تکیه‌گاه‌ها تعیین می‌شود.

نه الزاماً. نوع ماده باید پیش از طراحی مشخص شود تا جنس و تجهیزات مناسب انتخاب شوند.

بستر یا فونداسیون مناسب با وزن مخزن پر، تراز بودن و دسترسی برای تخلیه و تعمیرات.

ظرفیت، جنس، ضخامت، ابعاد، پایه، پوشش و تجهیزات بستگی دارد.
