تست PT

تست PT جوش | بازرسی جوش با مایع نافذ

تست PT یا آزمون مایعات نافذ (Liquid Penetrant Testing) یکی از روش‌های متداول بازرسی غیرمخرب (NDT) برای شناسایی ناپیوستگی‌هایی است که به سطح قطعه راه دارند. این روش در بررسی کیفیت جوش، قطعات فلزی و به‌خصوص سطوح غیرمتخلخل کاربرد دارد.

در ساخت مخازن و تجهیزات صنعتی، کیفیت ظاهری یک جوش به‌تنهایی برای ارزیابی آن کافی نیست. برخی ناپیوستگی‌های سطحی ممکن است با چشم به‌راحتی قابل مشاهده نباشند. تست PT جوش می‌تواند برای آشکارسازی برخی از این موارد مورد استفاده قرار گیرد.

مجموعه چکش خدمات تست PT را متناسب با نوع قطعه و الزامات پروژه در فرایند ساخت و کنترل کیفیت تجهیزات ارائه می‌کند.

تست PT چیست؟

در آزمون PT، ابتدا سطح موردنظر به‌درستی تمیز و آماده می‌شود. سپس مایع نافذ روی سطح اعمال می‌شود تا فرصت نفوذ به ناپیوستگی‌های باز به سطح را داشته باشد.

پس از زمان نفوذ مناسب، مواد اضافی از سطح پاک شده و ماده آشکارساز یا Developer اعمال می‌شود. در صورت وجود ناپیوستگی‌های سطحی، مایع باقی‌مانده در آنها می‌تواند به سطح کشیده شده و نشانه قابل مشاهده‌ای ایجاد کند.

تفسیر این نشانه‌ها باید براساس روش اجرایی و معیار پذیرش مربوط به پروژه انجام شود.

کاربرد تست PT در بازرسی جوش

یکی از کاربردهای مهم تست مایعات نافذ، بررسی سطح جوش و ناحیه اطراف آن است.

این روش می‌تواند در شناسایی برخی ناپیوستگی‌های باز به سطح مانند ترک‌های سطحی و تخلخل‌های باز به سطح مؤثر باشد.

از تست PT می‌توان در پروژه‌هایی مانند موارد زیر استفاده کرد:

• بازرسی جوش مخازن
• بررسی اتصالات جوشکاری‌شده
• کنترل برخی قطعات استیل
• بررسی تجهیزات و قطعات صنعتی
• کنترل کیفیت در مراحل ساخت
• بررسی سطوح غیرمتخلخل مناسب برای این روش

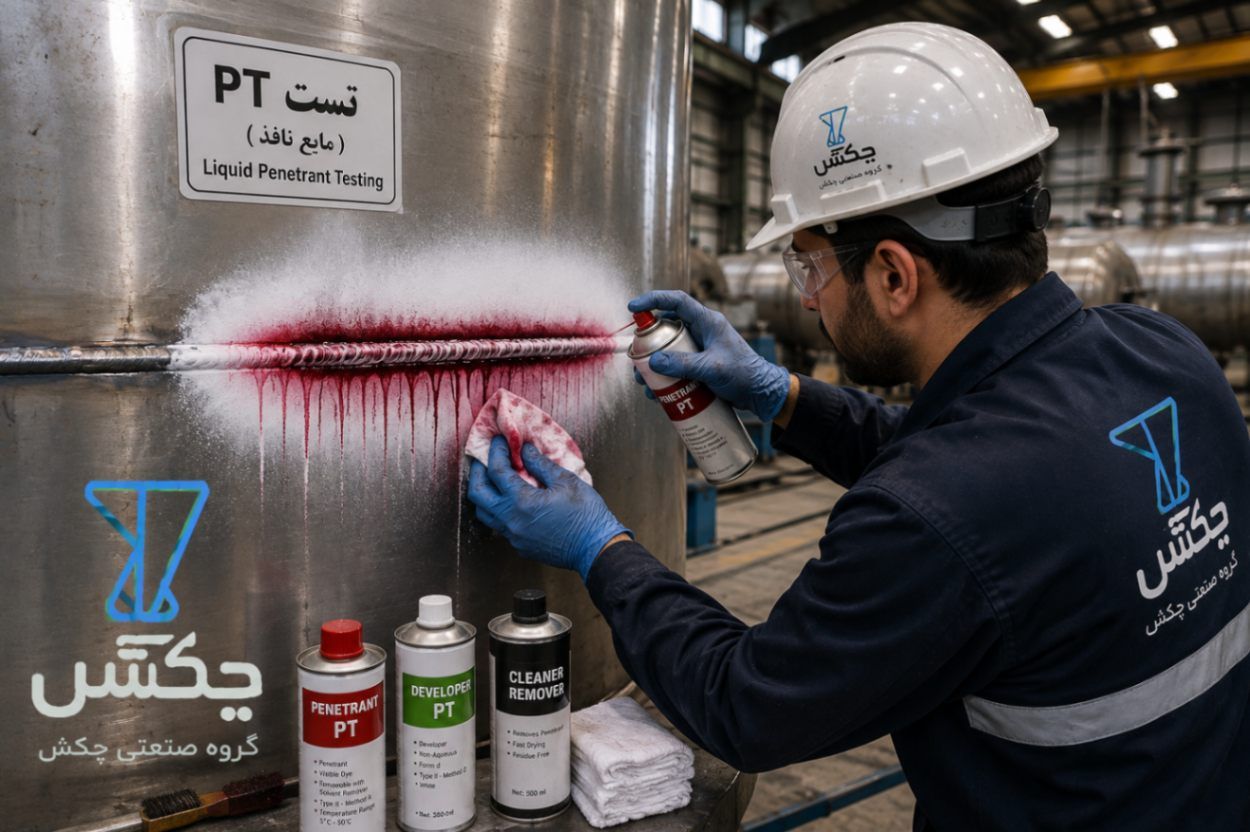

مراحل انجام تست PT

اجرای صحیح تست PT معمولاً شامل چند مرحله اصلی است:

1. آماده‌سازی و تمیزکاری سطح: آلودگی، روغن، چربی و سایر موادی که می‌توانند مانع نفوذ شوند باید برطرف شوند.

2. اعمال مایع نافذ: Penetrant روی سطح موردنظر اعمال شده و زمان کافی برای نفوذ در نظر گرفته می‌شود.

3. پاک کردن مایع اضافی: مواد اضافی سطح با روش مناسب حذف می‌شوند.

4. استفاده از آشکارساز: Developer روی سطح اعمال می‌شود تا مشاهده نشانه‌های احتمالی آسان‌تر شود.

5. بازرسی و ارزیابی: نشانه‌های ایجادشده بررسی و براساس الزامات پروژه ارزیابی می‌شوند.

مزایای تست مایعات نافذ

یکی از مزایای این روش، امکان بررسی نسبتاً ساده ناپیوستگی‌های باز به سطح در بسیاری از مواد غیرمتخلخل است. همچنین برای قطعاتی با هندسه‌های مختلف قابل استفاده است.

اما باید توجه داشت که PT یک روش بازرسی سطحی است و برای شناسایی عیوب داخلی و زیرسطحی طراحی نشده است. در پروژه‌هایی که بررسی داخل قطعه یا جوش ضروری باشد، ممکن است روش‌های دیگری از آزمون‌های غیرمخرب موردنیاز باشند.

تست PT مخازن استیل

در ساخت مخازن استیل و تجهیزات صنعتی ممکن است براساس الزامات پروژه، استاندارد ساخت یا برنامه کنترل کیفیت، برخی از اتصالات با استفاده از روش PT بررسی شوند.

تمیزی سطح در اجرای این آزمون اهمیت زیادی دارد؛ زیرا وجود آلودگی می‌تواند بر نفوذ ماده و مشاهده صحیح نشانه‌ها تأثیر بگذارد.

نوع آزمون و معیار پذیرش نیز باید متناسب با الزامات فنی پروژه تعیین شود.

قیمت تست PT

هزینه تست PT جوش به عواملی مانند تعداد و ابعاد قطعات، طول جوش مورد بازرسی، وضعیت سطح، محل انجام تست، الزامات پروژه و میزان مستندسازی موردنیاز بستگی دارد.

برای برآورد هزینه می‌توانید مشخصات قطعه، تصاویر، نقشه یا میزان جوش موردنیاز برای بازرسی را در اختیار مجموعه چکش قرار دهید.

سفارش خدمات تست PT

برای سفارش تست PT و بازرسی جوش با مایعات نافذ می‌توانید اطلاعات فنی پروژه و قطعات موردنظر را ارسال کنید تا شرایط انجام آزمون بررسی شود.
