تست UT جوش | بازرسی جوش با امواج اولتراسونیک

تست UT یا آزمون فراصوت (Ultrasonic Testing) یکی از روش‌های مهم بازرسی غیرمخرب (NDT) است که با استفاده از امواج فراصوت برای بررسی ناپیوستگی‌های داخلی قطعات و اتصالات جوشکاری‌شده به کار می‌رود.

برخلاف تست‌های سطحی مانند PT، در آزمون UT امکان بررسی وضعیت داخل قطعه یا ناحیه جوش، در محدوده قابلیت روش و تجهیزات، وجود دارد. به همین دلیل این روش در کنترل کیفیت بسیاری از جوش‌ها، ورق‌ها، مخازن و تجهیزات صنعتی کاربرد دارد.

مجموعه چکش خدمات تست UT را متناسب با مشخصات قطعه، نوع اتصال و الزامات فنی پروژه ارائه می‌کند.

تست UT چیست؟

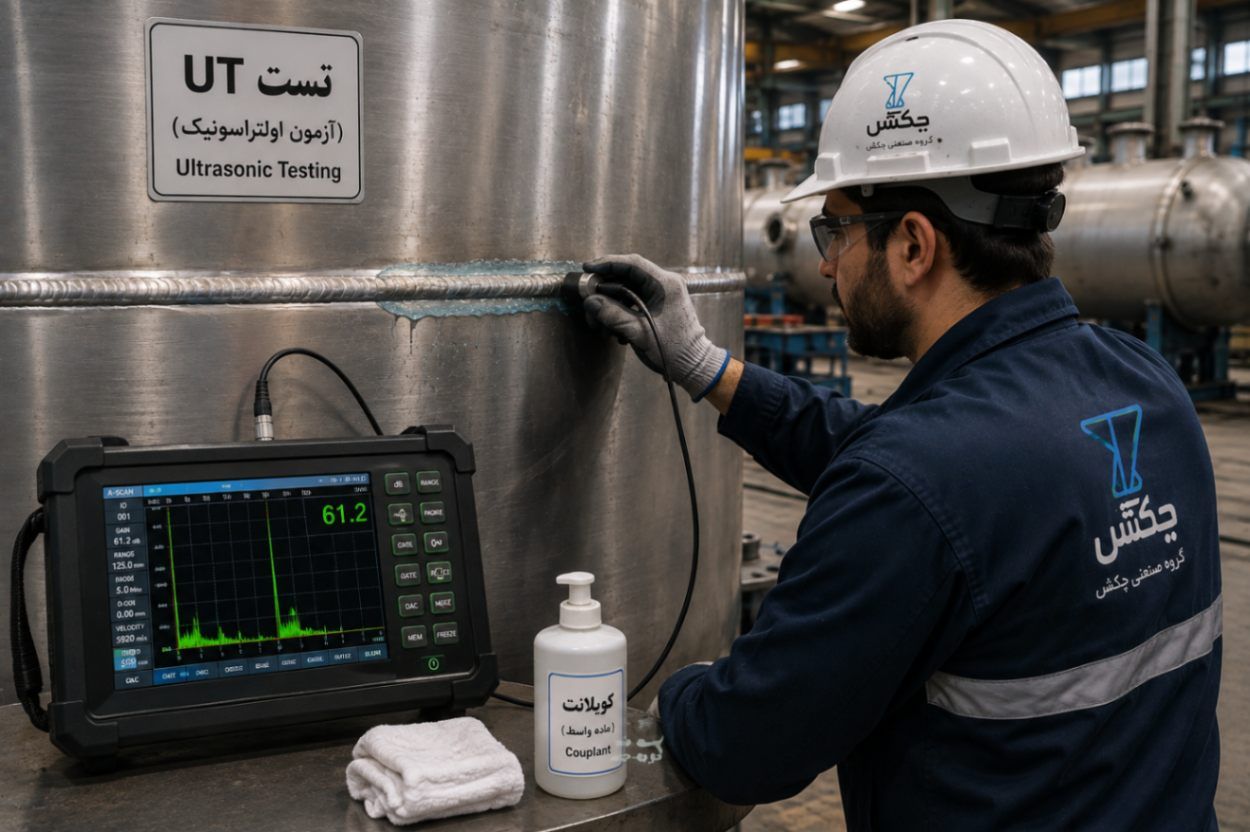

در این روش، پراب دستگاه امواج صوتی با فرکانس بالا را وارد قطعه می‌کند. این امواج در داخل ماده حرکت کرده و در برخورد با مرزها یا برخی ناپیوستگی‌ها بازتاب پیدا می‌کنند.

دستگاه UT بازتاب امواج را دریافت کرده و اطلاعات حاصل از آن توسط بازرس بررسی می‌شود. با توجه به روش آزمون و شرایط قطعه می‌توان اطلاعاتی درباره موقعیت و ویژگی نشانه‌های شناسایی‌شده به دست آورد.

اجرای صحیح آزمون و تفسیر نتایج باید توسط فرد دارای صلاحیت و براساس دستورالعمل و معیار پذیرش مربوط به پروژه انجام شود.

کاربرد تست UT در بازرسی جوش

یکی از مهم‌ترین کاربردهای تست اولتراسونیک، بررسی اتصالات جوشکاری‌شده است. این روش در شرایط مناسب می‌تواند برای شناسایی برخی ناپیوستگی‌های داخلی مورد استفاده قرار گیرد که با بازرسی چشمی یا روش‌های صرفاً سطحی قابل مشاهده نیستند.

تست UT می‌تواند در مواردی مانند زیر کاربرد داشته باشد:

• بازرسی جوش مخازن
• بررسی اتصالات جوشکاری‌شده
• بازرسی ورق‌های فلزی
• کنترل کیفیت تجهیزات صنعتی
• بررسی برخی ناپیوستگی‌های داخلی
• اندازه‌گیری ضخامت در کاربردهای مناسب

مراحل انجام تست UT

فرایند آزمون با توجه به قطعه و روش بازرسی متفاوت است، اما معمولاً شامل آماده‌سازی سطح، انتخاب و کالیبراسیون تجهیزات، استفاده از ماده واسط، حرکت پراب روی سطح و بررسی سیگنال‌های دریافتی می‌شود.

ماده واسط یا Couplant کمک می‌کند انتقال امواج بین پراب و سطح قطعه به شکل مناسب انجام شود.

در نهایت نشانه‌های مشاهده‌شده باید براساس الزامات و معیار پذیرش پروژه ارزیابی شوند.

تفاوت تست UT و تست PT چیست؟

این دو روش جایگزین مستقیم یکدیگر نیستند و کاربرد متفاوتی دارند.

تست PT برای شناسایی ناپیوستگی‌هایی استفاده می‌شود که به سطح قطعه راه دارند؛ در حالی که تست UT می‌تواند برای بررسی برخی ناپیوستگی‌های داخلی قطعه یا جوش مورد استفاده قرار گیرد.

انتخاب روش مناسب به نوع قطعه، جنس، ضخامت، نوع اتصال و الزامات بازرسی پروژه بستگی دارد. در بعضی پروژه‌ها نیز ممکن است بیش از یک روش NDT موردنیاز باشد.

تست UT مخازن و تجهیزات صنعتی

در ساخت مخازن و تجهیزات صنعتی، کیفیت اتصالات جوشکاری اهمیت زیادی دارد. بسته به نوع تجهیز و الزامات فنی پروژه، ممکن است بازرسی UT جوش به‌عنوان بخشی از برنامه کنترل کیفیت در نظر گرفته شود.

روش آزمون، محدوده بازرسی و معیار پذیرش باید براساس مشخصات فنی و استاندارد یا دستورالعمل مربوط به همان پروژه تعیین شود.

قیمت تست UT

هزینه تست UT جوش به عواملی مانند طول و تعداد جوش‌ها، ضخامت و جنس قطعه، هندسه اتصال، دسترسی به محل بازرسی، روش آزمون و میزان مستندسازی موردنیاز بستگی دارد.

برای برآورد دقیق‌تر هزینه می‌توانید نقشه، مشخصات قطعه، تصاویر محل جوش و حجم بازرسی موردنیاز را در اختیار مجموعه چکش قرار دهید.

سفارش خدمات تست UT

برای سفارش تست UT و بازرسی غیرمخرب جوش می‌توانید اطلاعات فنی پروژه را ارسال کنید تا شرایط قطعه و الزامات بازرسی بررسی و روش مناسب انجام آزمون مشخص شود.
