دستگاه نورد

فرم‌دهی ورق به شکل استوانه و قطعات منحنی برای ساخت مخازن

شکل دهی

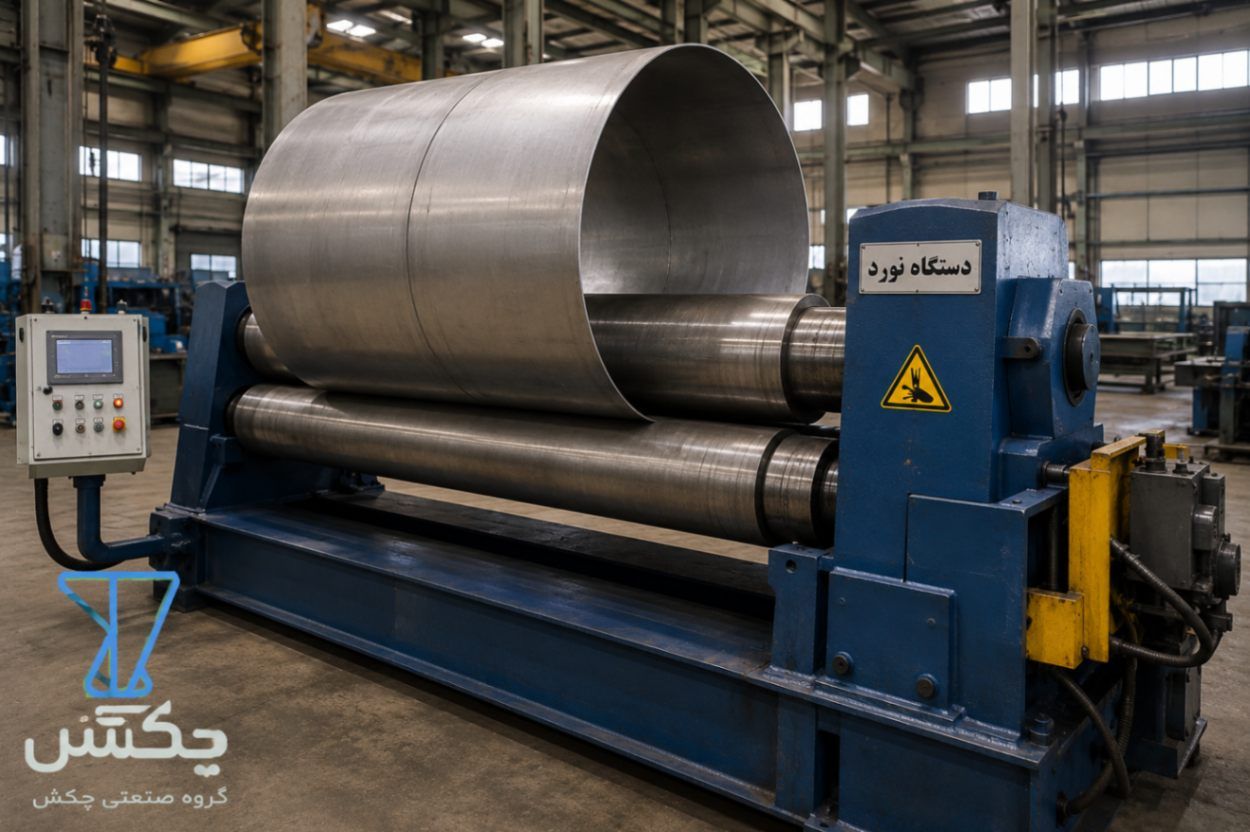

دستگاه نورد ورق

دقت نورد مستقیماً بر شکل نهایی بدنه و کیفیت مونتاژ مخزن اثر می‌گذارد. جنس، ضخامت، عرض و قطر نهایی را از ابتدا اعلام کنید.

دستگاه نورد ورق از تجهیزات اصلی ساخت مخازن، سازه‌ها و قطعات فلزی است که ورق مسطح را به شکل‌های منحنی، استوانه‌ای یا مخروطی درمی‌آورد. این فرایند در ساخت بدنه مخازن استیل و فولادی مهم است، چون دقت نورد مستقیماً بر شکل نهایی و کیفیت مونتاژ اثر می‌گذارد.

مجموعه چکش خدمات نورد ورق را متناسب با جنس و ضخامت ورق، قطر موردنظر و مشخصات فنی هر پروژه ارائه می‌کند.

خدمات نورد ورق

در نورد، ورق از میان غلتک‌های دستگاه عبور می‌کند و با نیروی کنترل‌شده به فرم موردنظر می‌رسد. این خدمات در پروژه‌های زیر کاربرد دارد:

  • نورد ورق استیل
  • نورد ورق آهن و فولاد
  • نورد بدنه مخازن
  • ساخت قطعات استوانه‌ای
  • فرم‌دهی ورق برای تجهیزات صنعتی
  • نورد قطعات بر اساس نقشه و ابعاد سفارشی

نورد ورق استیل

نورد ورق استیل

نورد ورق استیل در ساخت مخازن و تجهیزات صنایع مختلف کاربرد زیادی دارد. ضخامت ورق، گرید استیل، قطر نهایی و ظرفیت دستگاه باید درست در نظر گرفته شوند. استیل پس از خم‌شدن تا حدی برمی‌گردد (برگشت فنری)، پس قطر نهایی با تنظیم دقیق دستگاه کنترل می‌شود. اجرای دقیق نورد کمک می‌کند لبه‌های ورق در موقعیت مناسب قرار گیرند و قطعه برای جوشکاری آرگون آماده شود. نمونه مخازن ساخته‌شده را در دسته مخزن استیل ببینید.

کاربرد دستگاه نورد در ساخت مخزن

مهم‌ترین کاربرد نورد، ساخت بدنه استوانه‌ای مخازن است؛ از مخزن زمینی تا مخزن تحت فشار. ورق مسطح بر اساس قطر موردنظر فرم می‌گیرد و برای اتصال آماده می‌شود. مراحل قبل و بعد از نورد معمولاً این‌هاست:

  1. برش ورق با برش لیزری
  2. نورد بدنه
  3. ساخت عدسی با پرس عدسی و لبه‌زنی
  4. مونتاژ و جوشکاری

ناهماهنگی در انحنای ورق، مونتاژ بدنه و نصب عدسی را دشوارتر می‌کند.

چه عواملی در کیفیت نورد ورق مؤثر هستند؟

کیفیت نهایی به جنس ورق، ضخامت، عرض، قطر نهایی، تعداد مراحل عبور از غلتک‌ها و تنظیم دستگاه بستگی دارد. برای ورق‌های ضخیم یا قطرهای خاص باید ظرفیت و محدودیت دستگاه پیش از شروع کار بررسی شود. همچنین خم‌دادن اولیه لبه‌های ورق در کیفیت دایره‌ای‌بودن بدنه اثر دارد.

قیمت خدمات نورد ورق

قیمت نورد با توجه به جنس و ضخامت، ابعاد قطعه، قطر موردنظر، تعداد قطعات و عملیات موردنیاز تعیین می‌شود. برای استعلام دقیق‌تر، جنس، ضخامت، طول و عرض و قطر نهایی یا نقشه را برای چکش بفرستید.

نورد بدنه مخازن هوایی، کویل‌دار و سیلو

بدنه استوانه‌ای بسیاری از تجهیزات با نورد ساخته می‌شود. در مخزن هوایی استوانه‌ای، ورق بدنه نورد می‌شود و روی سازه پایه نصب می‌شود. مخزن کویل‌دار بدنه نوردشده و عدسی در دو سر دارد. بدنه استوانه‌ای سیلو هم از ورق‌های نوردشده تشکیل می‌شود. قطر و ضخامت هر کدام را هنگام استعلام اعلام کنید.

سفارش خدمات دستگاه نورد

برای سفارش نورد ورق استیل، آهن و فولاد، مشخصات پروژه یا نقشه را از فرم تماس یا با شماره ۰۹۱۲۳۲۴۵۷۷۶ ارسال کنید.

ویژگی‌های خدمات نورد چکش

  • ۱

    بدنه استوانه‌ای مخزن

    ورق مسطح بر اساس قطر موردنظر فرم داده می‌شود.

  • ۲

    استیل، آهن و فولاد

    جنس، ضخامت و ظرفیت دستگاه پیش از شروع بررسی می‌شود.

  • ۳

    آماده جوش و مونتاژ

    لبه‌های ورق پس از نورد در موقعیت مناسب برای اتصال قرار می‌گیرند.

سوالات متداول

دستگاه نورد با استفاده از غلتک‌ها ورق مسطح را خم کرده و برای ساخت قطعات منحنی و استوانه‌ای فرم می‌دهد.

بله. امکان نورد ورق‌های استیل با توجه به ضخامت، ابعاد، قطر موردنظر و ظرفیت دستگاه بررسی می‌شود.

یکی از کاربردهای اصلی آن فرم‌دهی ورق برای ساخت بدنه استوانه‌ای مخازن است.

جنس ورق، ضخامت، ابعاد، قطر نهایی و تعداد قطعات اطلاعات اولیه مناسبی برای بررسی پروژه هستند.

معمولاً برش به اندازه دقیق (مثلاً با برش لیزری) انجام می‌شود تا طول بدنه و درز اتصال درست از آب درآید.

نورد قطعات منحنی، استوانه‌ای و مخروطی بسته به ابعاد و ظرفیت دستگاه قابل بررسی است. نقشه را ارسال کنید.
